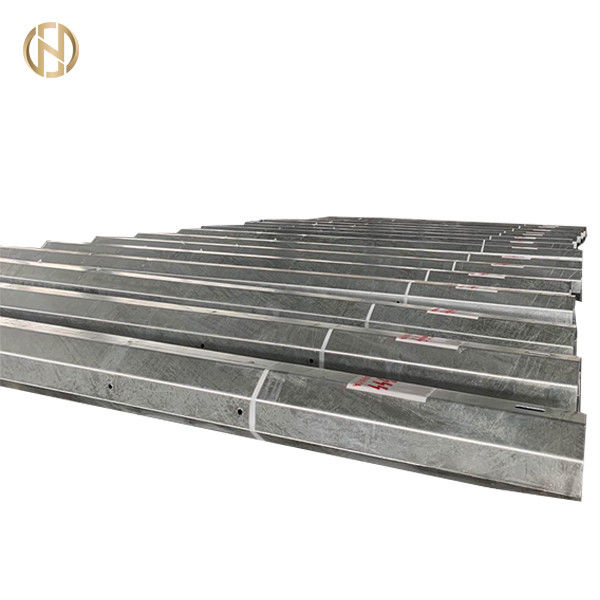

Chống ăn mòn thép ống cực chống ăn mòn Cánh tay có thể tháo rời

Cực thép hình ống 220KV cho đường dây truyền tải, cột điện 230kv, tiêu chuẩn EN


THUẬN LỢI

• Dịch vụ OEM & ODM có sẵn
• Hiệu suất chống ăn mòn tuyệt vời
• Thời gian sống lâu: tuổi thọ dài 25 năm
• Thép BAOSTEEL Q235, độ bền cao và khả năng phục hồi lớn
• Phương pháp xử lý bảo vệ kép: mạ kẽm nóng đầu tiên và sau đó sơn bột
• Nhiều màu sơn có sẵn: Màu mặc định Xám.Tùy chỉnh có sẵn
• Bộ cánh tay và móng có thể tháo lắp: Chỉ một tuốc nơ vít, không cần hàn

Mô tả Sản phẩm

Các sản phẩm trên là Cột thép hình ống 220KV cho đường dây truyền tải, cột điện 230kv, tiêu chuẩn EN.
Để thiết kế phù hợp với phần mềm PLS, chúng tôi sẽ yêu cầu các thông số thiết kế sau:

1. Tốc độ gió hoạt động của khu vực sẽ sử dụng cực
2. Tải trọng ăng ten và chiều cao của cực
3. Tổng chiều cao của bản thân cột

Thông số sản phẩm

3.2.Dung sai

• Đường kính ngoài trung bình, được đo ở mức khớp trượt: ± 1% với tối thiểu ± 2 mm
• Ovalization: phần trăm kích thước được ghi nhận cho hai phép đo được thực hiện giữa hai đường kính vuông góc ở mức khớp trượt: nhỏ hơn 3% [(Dmaxi-Dmini) / Dmaxi <3%]
• Chiều dài của các phần tử cực: - 25 mm / +75 mm
• Độ thẳng của thành viên: ít hơn 0,2% của chiều dài thành viên 1 mét (2 mm trên mét)
• Xoắn: nhỏ hơn 1,5 độ trên mỗi 3 mét chiều dài thành viên
• Vị trí của lỗ: ± 1% trên chiều dài được chỉ ra trên bản vẽ phê duyệt của chúng tôi

3,3 Mạ kẽm

Sau khi quá trình chế tạo hoàn tất, các Cột thép sẽ được mạ kẽm nhúng nóng.Không được phép nhúng hai lần.

Tất cả các vật liệu, ngoại trừ bu lông, vít, đai ốc, phải được mạ kẽm theo NF EN ISO 1461.

Tất cả các bộ phận rỗng phải được mạ kẽm cả bề mặt bên trong và bên ngoài.Các đai ốc phải được mài lại sau khi mạ kẽm và sau đó phải được bảo vệ thích hợp khỏi gỉ bằng dầu mỡ.

4. Mô tả:

CỔNG THÉP mạ kẽm, côn đều, mặt cắt đa giác đều 12 mặt.Chiều dài tối đa của một phần là 12 mét.

Mỗi mặt phải phẳng, không có chất làm cứng ngoại trừ các điểm chịu tải.

Cột thép được thiết kế cho các kết nối lắp trượt ống lồng.

Các cột được thiết kế với số lượng khớp nối tối thiểu (một hoặc hai khớp trên mỗi cực).Mối nối cực phải thuộc loại ống lồng, không được sử dụng hàn hoặc bắt vít.

Chiều dài khớp trượt không được nhỏ hơn 1,5 lần đường kính trong chính của phần trên.

Một nắp cực kim loại có thể tháo rời phải được lắp trên đầu các cực.

Các vũ khí chéo được gắn ở cùng một mức trên các mặt đối diện của cực phải đối xứng về đường tâm của cực và phải sao cho mỗi vũ khí có thể được lắp đặt độc lập.

Các cánh tay đòn phải được nối với cực bằng dây vang, bu lông và đai ốc.Các cánh tay chữ thập phải thẳng và phải có mặt cắt ngang đa giác đều 6 (tám) cạnh đều nhau

Tất cả các cực phải có một điểm nối đất ở vị trí cao hơn mặt đất khoảng 50 cm.


Đóng gói & Vận chuyển


Chúng tôi che các phần trên cùng và dưới cùng của cột bằng tấm lót hoặc thùng rơm để bảo vệ cột khỏi bị hư hỏng bề mặt mạ kẽm có thể xảy ra trong quá trình vận chuyển.Bao bì cũng có thể được thực hiện theo yêu cầu của khách hàng.

Quy trình sản xuất

Xác minh vật liệu → Cắt → Đúc hoặc uốn → Hàn dọc → Xác minh kích thước → Hàn mặt bích → Khoan lỗ → Hiệu chỉnh → Quy trình nung → Mạ, Sơn tĩnh điện hoặc Sơn → Hiệu chuẩn lại → Luồn → Đóng gói
