Làm nổi bật
Cột đèn thép 12M
,Cột đèn thép mạ kẽm
,Cột đèn mạ kẽm 12M
-
Vật chấtthép cacbon cuộn nóng
-
Chiều cao16m
-
Độ dày5mm - 22mm
-
Hình dạngHình ống, 12 cạnh
-
HànAWS D 1
-
Xử lý bề mặtHDG
-
Màu sắcXám
-
Nguồn gốcTrung Quốc
-
Hàng hiệuFutao
-
Chứng nhậnISO9001:2008
-
Số lượng đặt hàng tối thiểu6 mảnh
-
Giá bán$101 - $613
-
chi tiết đóng gói40HC hoặc OT bọc bằng chiếu hoặc thảm rơm
-
Thời gian giao hàng3 tuần w
-
Điều khoản thanh toánL / C, T / T
-
Khả năng cung cấp102 miếng mỗi ngày

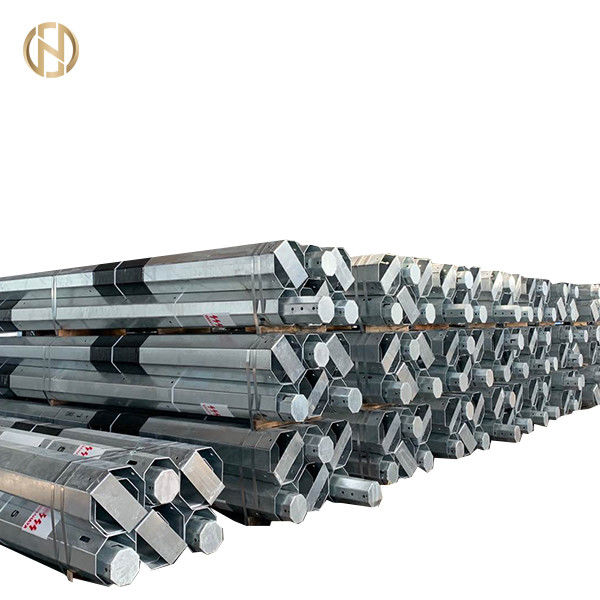

Cực nhẹ thép mạ kẽm 12M để phân phối điện
Chiều cao tùy chỉnh Cực hình ống thép ngoài trời, Cực điện, Cực điện
Mô tả Sản phẩm
Các sản phẩm trên là cột tiện ích bằng thép được sản xuất đặc biệt cho Cực hình ống thép ngoài trời có chiều cao tùy chỉnh, Cực điện, Cực điện
- Sản phẩm được thiết kế và sản xuất theo tiêu chuẩn kết cấu ANSI / TIA-222-G
- Chỉ có công ty của chúng tôi mới có thể tuân thủ các tiêu chuẩn sản xuất toàn cầu này, giúp chúng tôi có lợi thế hơn so với các đối thủ cạnh tranh
- Sản phẩm được mạ kẽm nhúng nóng theo tiêu chuẩn ISO 1461 / ASTM A123
- Vật liệu trục cực: ASTM GR65, GR50, Q460 A572, S355, Q345 / Q235, v.v.
- Mã vật liệu: GB / T1591-2008, GB / T700-2006
- Chúng tôi sở hữu chứng chỉ ISO 9001: 2015 và cam kết mang đến cho khách hàng những sản phẩm và dịch vụ tốt nhất
- Chúng tôi cung cấp hỗ trợ bổ sung nếu được yêu cầu bao gồm giám sát và các thành phần bổ sung
- Chúng tôi cung cấp các thiết kế khác nhau theo thông số kỹ thuật của khách hàng
Để thiết kế phù hợp với phần mềm PLS, chúng tôi sẽ yêu cầu các thông số thiết kế sau:
- Tốc độ gió hoạt động của khu vực sẽ sử dụng cực
- Tải Antenna và chiều cao của cực
- Tổng chiều cao của bản thân cột
Thông số sản phẩm
|
tên sản phẩm |
Chiều cao tùy chỉnh Cực hình ống thép ngoài trời, Cực điện, Cực điện |
|---|---|
|
Sử dụng phù hợp |
Phân phối điện |
|
Hình dạng |
Hình ống, đa giác hoặc hình nón |
|
Vật chất
|
Q345B / A572, cường độ năng suất tối thiểu> = 345n / mm2 Q235B / A36, cường độ năng suất tối thiểu> = 235n / mm2 Các vật liệu khác có thể được sử dụng theo yêu cầu (Q460, ASTM573 GR65, GR50, SS400, SS490, đến ST52) |
|
Dung sai kích thước |
+ - 1% |
|
Quyền lực |
11kv, 13kv, 15kv, 33kv |
|
Hệ số an toàn |
Hệ số an toàn cho dây: 5 Hệ số an toàn cho dây: 5 |
|
Tải trọng thiết kế tính bằng Kg |
200- 1111 Kg bón cách đầu cọc 30cm |
|
Tranh điêu khắc |
Bảng tên qua đinh tán hoặc keo, khắc, dập nổi theo yêu cầu của khách hàng |
|
Xử lý bề mặt |
Mạ kẽm nhúng nóng theo tiêu chuẩn ASTM A123 / Sơn tĩnh điện |
|
Joint of Ba Lan |
Chế độ chèn, Chế độ mặt bích bên trong, Chế độ khớp mặt đối mặt |
|
Thiết kế của Ba Lan |
Chống động đất cấp 8 |
|
Sức cản của gió |
160 km / h hoặc 30m / s |
|
Sức mạnh lợi nhuận tối thiểu |
45msq |
|
Độ bền kéo tối thiểu đến tối đa |
490 mpa - 620 mpa |
|
Tiêu chuẩn |
ISO 9001 |
|
Chiều dài mỗi phần |
Trong vòng 14m sau khi hình thành mà không có khớp trượt |
|
Hàn |
Quá trình hàn kép bên trong và bên ngoài tạo ra bề mặt liền mạch Tiêu chuẩn hàn: AWS (Hiệp hội hàn Hoa Kỳ) D 1.1 |
|
Độ dày |
3mm - 6mm |
Đóng gói & Vận chuyển
| Phần trên cùng | Đường kính trên (mm) | Ave = 191 (190/192/191/192) | Ave> = 190 | ||||||
| Đường kính đáy (mm) | Ave> = 299 | ||||||||
| Phần giữa | Đường kính trên (mm) | Ave> = 280 | THÔNG QUA | ||||||
| Đường kính đáy (mm) | Ave> = 390 | ||||||||
| Phần dưới cùng | Đường kính trên (mm) | Ave> = 367 | THÔNG QUA | ||||||
| Đường kính đáy (mm) | Ave = 480 (478, 482, 478, 480) | Ave> = 478 | |||||||
| Độ dày tường Galv (mm): | Giai đoạn 1/3 | 4,14 | > = 4 | > = 4mm | |||||
| Giai đoạn 2/3 | 4,12 | ||||||||
| Giai đoạn 3/3 | 4,15 | ||||||||
| Chiều dài của mỗi phần (mm): | Giai đoạn 1/2/3 | 6342/6348/6356 | 6345 | 6305-6385 | |||||
| Chiều dài tổng thể của cực (mm) | 18010 | 18000 | 17850-18150 | ||||||
| Trọng lượng của Ba Lan (kg) | 677kg | 643-711kg | |||||||
| Số lượng dọc mỗi phần 1/2/3 | <= 2 | <= 2 | |||||||
| Độ dày mạ kẽm (um): | Giai đoạn 1/3 | 123/103 / 92,5 / 90 | BS729 | Ave> = 70Um | |||||
| Giai đoạn 2/3 | 96,5 / 88,7 / 96,7 / 97,3 | ||||||||
| Giai đoạn 3/3 | 99,4 / 103/100/104 | ||||||||
| Kiểm tra vật liệu | YS (Mpa) | 648 | > = 480 | > = 480 | |||||
| TS (Mpa) | 706 | > = 550 | > = 550 | ||||||
| EL (%) | 23% | > = 15% | > = 15% | ||||||
Chúng tôi che các phần trên cùng và dưới cùng của cột bằng tấm lót hoặc thùng rơm để bảo vệ cột khỏi bị hư hỏng bề mặt mạ kẽm có thể xảy ra trong quá trình vận chuyển.Bao bì cũng có thể được thực hiện theo yêu cầu của khách hàng.
3.1.Hàn
Nhà sản xuất phải chịu trách nhiệm xác định và phát triển các kỹ thuật thích hợp được sử dụng trong các hoạt động hàn.
Tất cả quá trình hàn phải được thực hiện bởi thợ hàn, người vận hành hàn và thợ hàn đủ tiêu chuẩn cho loại hàn được thực hiện.Chứng chỉ phải phù hợp với EN1090 hoặc AWS D1.1.
Tất cả quá trình hàn phải được thực hiện theo EN1090 EXC2 và EN1090 EXC3 đối với mặt bích từ trục đến đế, bao gồm cả việc chấp nhận quy trình.
Quá trình hàn phải được thực hiện bằng hồ quang kim loại được che chắn, lõi thông lượng được che chắn bằng khí, quá trình hồ quang kim loại được che chắn bằng khí hoặc hồ quang chìm.
3.1.1.Mối hàn dọc
Các mối hàn dọc sẽ có độ xuyên thấu tối thiểu 60% (60%) ngoại trừ khu vực mối nối trượt của phần cái, nơi độ xuyên thấu phải là 100%.
3.1.2.Mối hàn từ trục đến tấm cơ sở (nếu có liên quan)
Mối hàn từ trục đến tấm mặt bích phải là mối hàn xuyên thấu một trăm phần trăm (100%) đối với tấm cơ sở nếu độ dày của trục bằng hoặc trên 6mm.
Nếu độ dày của trục nhỏ hơn 6mm, các mối hàn từ trục đến tấm đế sẽ là mối hàn phi lê.
Quy trình sản xuất
Xác minh vật liệu → Cắt → Đúc hoặc uốn → Hàn dọc → Xác minh kích thước → Hàn mặt bích → Khoan lỗ → Hiệu chỉnh → Quy trình nung → Mạ, Sơn tĩnh điện hoặc Sơn → Hiệu chỉnh lại → Luồn → Đóng gói
Dịch vụ của chúng tôi
1. Chúng tôi sẽ trả lời tất cả các yêu cầu của bạn trong 24 giờ làm việc.
2. Đội ngũ nhân viên giàu kinh nghiệm sẽ trả lời tất cả các câu hỏi của bạn bằng tiếng Anh lưu loát.
3. thiết kế tùy chỉnh có sẵn.UEM & UBM được chào đón.
4. Các giải pháp độc quyền và duy nhất có thể được cung cấp cho khách hàng bởi các kỹ sư và nhân viên được đào tạo bài bản và chuyên nghiệp của chúng tôi.
Chào mừng đến với nhà máy của chúng tôi!
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
