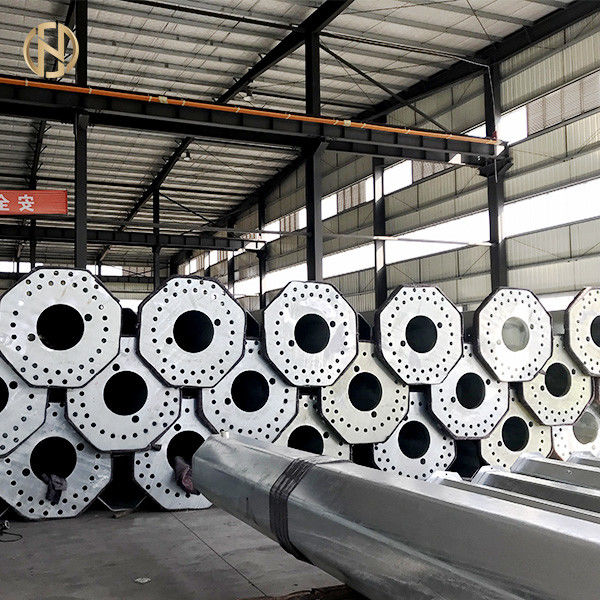

Điện áp thấp 11,5M Cực thép mạ kẽm Q420B Materia

1.Điều kiện khí hậu:

Những điều sau đây được áp dụng trừ khi được đề cập khác:

Một.Nhiệt độ môi trường tối đa 50 Co

b.Nhiệt độ môi trường tối thiểu -10 Co

c.Nhiệt độ thiết kế 45 Co

d.Phạm vi nhiệt độ không khí tối đa hàng ngày 20 Co

đ.Áp suất gió tối đa 420 n/m2

f.Độ dày băng 10 mm.

g.Tuyết rơi 1-4 ngày – 30 cm.

h.Độ cao trang web 0-1400m ASL

Tôi.Lượng mưa trung bình hàng năm 40cm trong khoảng thời gian từ tháng 11 đến tháng 4

j.Độ ẩm tương đối trong khoảng 30 đến 60%.

k.Số cơn dông trung bình 15 ngày/năm

l.Gió thịnh hành mùa đông trung bình ngày khoảng 5-8 m/s, có gió giật tới 30 m/s.

m.Gió mùa hè buổi chiều trung bình 10-13 m/s, buổi sáng nhìn chung nhẹ và thay đổi, tốc độ gió giật có thể lên đến 30 m/s.

2.Mô tả hợp đồng chung: Cột thép hình ống được cung cấp theo hợp đồng này sẽ được người mua sử dụng làm giá đỡ để mang dây dẫn mạng điện hạ thế, trên không.

5. đóng gói và giao hàng:

Các yêu cầu về đóng gói và vận chuyển phải được đáp ứng như sau:

1.Cột thép hình ống hạ thế, dài 4,5" 9msẽ được giao theo bó 6 cọc với sự sắp xếp 2 lớp, mỗi lớp 3 cọc và được buộc tại bốn (4) vị trí có khoảng cách bằng nhau bằng cách sử dụng dây đai thép có kích thước 30 mm x 0,8 mm (tối thiểu) và cần thiết dải phân cách gỗ bên dưới dây đai thép.

2.Điện áp thấp,5Cột thép hình ống dài 0,5" 9msẽ được giao theo bó 6 cọc với sự sắp xếp 2 lớp, mỗi lớp 3 cọc và được buộc tại bốn (4) vị trí có khoảng cách bằng nhau bằng cách sử dụng dây đai thép có kích thước 30 mm x 0,8 mm (tối thiểu) và cần thiết dải phân cách gỗ bên dưới dây đai thép.

• a- Hạ thế hình ốngcột thépMô tả(4.5 ,5.5)

Các cột phải được sản xuất từ ​​ống thép mạ kẽm, tại đó ống thép mạ kẽm phải được sản xuất từ ​​các tấm thép kết cấu có thể hàn được theo tiêu chuẩn BS EN 10255/2004, cho thấy phân tích lưu huỳnh không quá 0,030% và không quá 0 . Yêu cầu nhúng nóng phốt pho 035% theo EN ISO 1461/2009,505gm/m2 hoặc độ dày tương đương micron trên một mặt.

Kích thước của tất cả các ống thép mạ kẽm phải xem xét trong quá trình chế tạo được thể hiện trong bảng dưới đây:

Vật liệu Cột Kích thước Danh nghĩa 4.5:

a) Mác thép cực hạ thế tối thiểu ST có giới hạn chịu kéo đối với bồn không nhỏ hơn400

n/mm2.

bất kỳ lỗi nào trong quá trình SWAGED.
