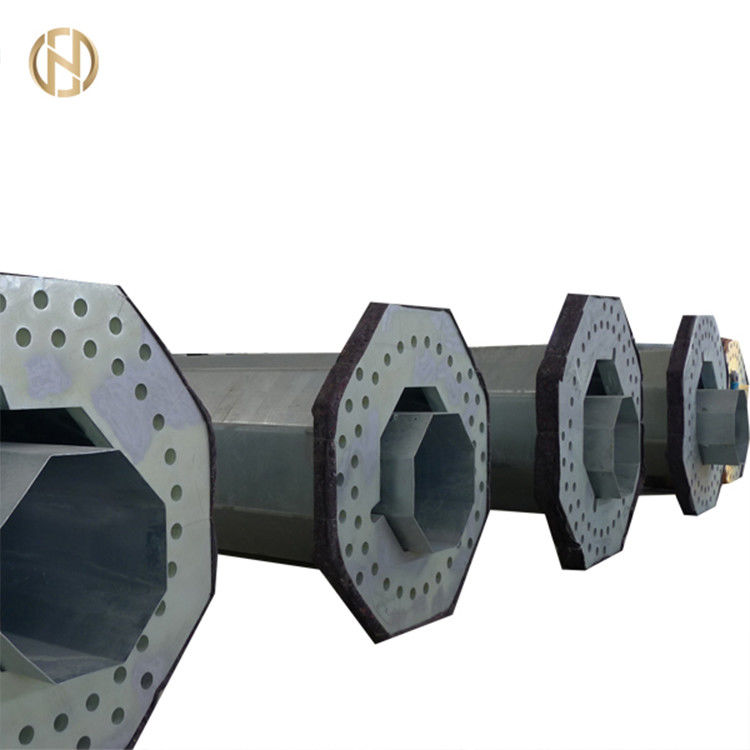

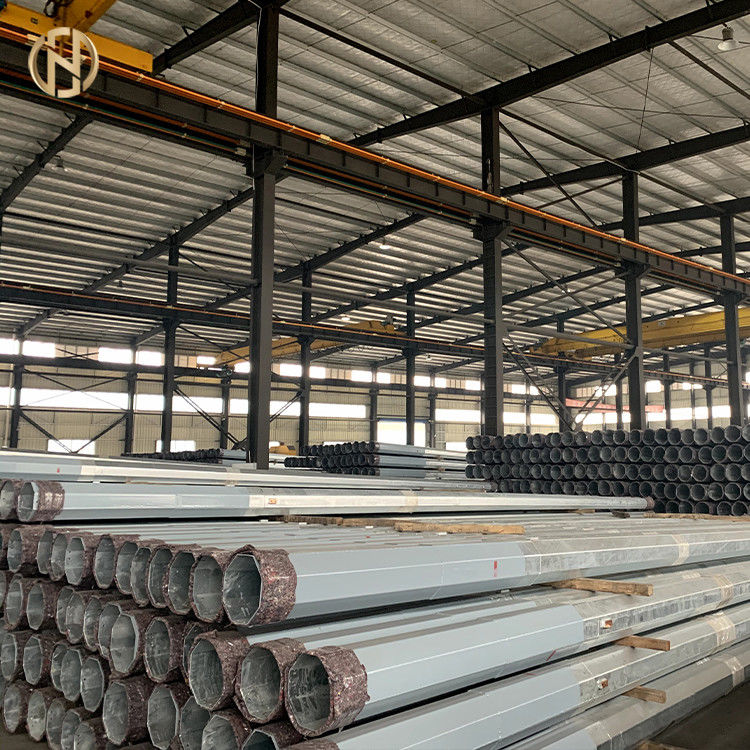

Điện cực mạ kẽm Điện cực dày 4mm Tráng kẽm

                                                        Điện cực mạ kẽm cực dày 4mm tráng kẽm

1.0 PHẠM VI

Các thông số kỹ thuật này bao gồm thiết kế, kỹ thuật, sản xuất, lắp ráp, thử nghiệm tại các công trình của nhà sản xuất trước khi vận chuyển các cột thép, cụm tay đòn chéo, bộ thanh giằng, tấm nguy hiểm, bộ tiếp địa gai GI cho đường dây đơn 33kV, Hệ thống treo và phụ kiện căng phù hợp với dây dẫn AAC để sử dụng trên đường dây trên không 3 pha, 50 Hz, được nối đất chắc chắn.

• Thiết kế và tay nghề phải phù hợp với các thông lệ kỹ thuật tốt nhất để đảm bảo hiệu suất thỏa đáng trong suốt thời gian sử dụng.
• Bất kỳ vật liệu và thiết bị nào không được nêu cụ thể trong thông số kỹ thuật này nhưng cần thiết cho hoạt động thỏa đáng của thiết bị sẽ được coi là bao gồm trừ khi bị loại trừ cụ thể và sẽ được cung cấp mà không phải trả thêm bất kỳ chi phí nào.Các thành phần có đánh giá giống hệt nhau sẽ được hoán đổi cho nhau.Nhà thầu phải cung cấp các phương tiện thử nghiệm có sẵn tại công trình của nhà sản xuất.

2.0 TIÊU CHUẨN

Các cột thép, cụm thanh ngang, cụm thanh giằng chéo và thanh bảo vệ cột, bộ thanh giằng, bộ tiếp đất, v.v. phải phù hợp với các tiêu chuẩn IEC có liên quan và bất kỳ Tiêu chuẩn quốc tế tương đương nào khác được chấp nhận một cách trung lập (như được sửa đổi cập nhật) được đề cập dưới đây sẽ được áp dụng cho các vật liệu và quy trình được sử dụng trong sản xuất các thiết bị này:

Bất cứ khi nào có sự khác biệt trong các Tiêu chuẩn, các tiêu chí nghiêm ngặt nhất sẽ được áp dụng.

3.0 NGUYÊN VẬT LIỆU, XÂY DỰNGCHI TIẾT VÀTHỦ CÔNG

• Vật liệu được sử dụng để sản xuất tất cả các thiết bị phải là loại mới, chất lượng tốt nhất và phù hợp nhất để hoạt động trong các điều kiện quy định.
• Thép được sử dụng để sản xuất các thiết bị khác nhau phải phù hợp với các yêu cầu chung liên quan đến việc cung cấp vật liệu được đặt ra trong các tiêu chuẩn quốc tế có liên quan.
• Vật liệu được phân tích theo tiêu chuẩn ISO 13520:2015 hoặc tiêu chuẩn quốc tế có liên quan khác không được cho thấy hàm lượng lưu huỳnh và phốt pho mỗi loại lớn hơn 0,060%.
• Thiết bị phải được hoàn thiện tốt, sạch sẽ và không có khuyết tật bề mặt có hại.Các đầu cột thép, các đoạn góc v.v... phải được cắt vuông và thẳng.
• Các bu lông, đai ốc & vòng đệm cũng như dây bảo vệ tao và dây chéo phải được mạ kẽm nhúng nóng theo tiêu chuẩn ISO 1461:2009(en) hoặc các tiêu chuẩn quốc tế khác có liên quan.Chất lượng kẽm ít nhất phải đạt loại Zn 98 được quy định trong ISO 752:2004.Lớp mạ kẽm phải dính, nhẵn, có độ sáng vừa phải, liên tục và không có các vết khuyết tật và chảy ra, tro và xỉ, tạp chất, vảy và đốm đen, nổi mụn, vón cục và vết rạn.

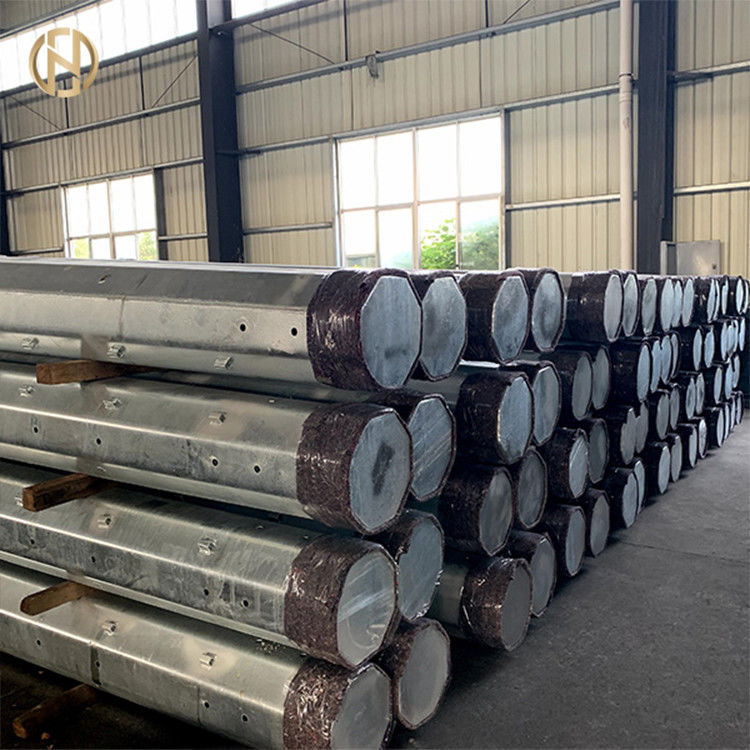

• Các cột thép phải được mạ kẽm nhúng nóng với lớp mạ kẽm dày tối thiểu 125 micron và các tấm đế bằng thép với lớp mạ kẽm dày tối thiểu 125 micron nói chung theo tiêu chuẩn ASTM A123 và được thử nghiệm theo các tiêu chuẩn quốc tế có liên quan..
• Các vật phẩm phải chịu được tối thiểu 4 lần sụt giảm trong thời gian một phút.Độ đồng nhất của lớp phủ mạ kẽm phải được xác định bằng phép thử trước theo quy định trong tiêu chuẩn ASTM A123.
• Hệ thống treo và phụ kiện căng phải được làm bằng hợp kim nhôm và tất cả đai ốc và bu lông phải được làm bằng thép mạ kẽm nhúng nóng với độ dày tối thiểu của lớp mạ kẽm là 85 micron theo tiêu chuẩn ISO 10684:2004(en) Phần XIII hoặc các tiêu chuẩn quốc tế có liên quan khác.

4.0 CÁC YÊU CẦU KỸ THUẬT CỤ THỂ CỦA CÁC THIẾT BỊ KHÁC NHAU

4.1 Thép người Ba Lan

Người mua có thể tùy ý cung cấp dữ liệu thiết kế và chế tạo của một hoặc nhiều loại cột cần thiết để nhà cung cấp chế tạo và thử nghiệm cột hoặc cách khác là có thể yêu cầu nhà thầu đưa ra các thiết kế cột tối ưu và trong trường hợp đó, gửi thiết kế chi tiết tính toán trên 'dạng excel' để Nhà tuyển dụng kiểm tra và xem xét.

Thiết kế của các Cột phải được thực hiện và kiểm tra tốt nhất theo ASCE Manual- 72 / SEI - 48- 05 hoặc các tiêu chuẩn quốc tế có liên quan khác.Các cột phải được khoan trước và được cung cấp hoàn chỉnh với nắp trên cùng của cột và tấm đế.

4.1.1 Cụ thể xây dựng Yêu cầu

4.1.1.1 Các cột phải được thiết kế để chịu được sự kết hợp tồi tệ nhất có thể của tải trọng đồng thời

• Tải trọng ngang bao gồm lực gió tác dụng lên dây dẫn tương ứng với nhịp gió, lực gió tác dụng lên chất cách điện, lực gió tác dụng lên cột và lực căng cực đại của dây dẫn.
• Tải trọng thẳng đứng bao gồm trọng lượng bản thân cột, trọng lượng của dây dẫn, chất cách điện, thanh ngang, thiết bị bổ sung, người xếp dây và lực nén do phản ứng của các thanh giằng nếu có.

4.1.1.2 Cột thép hỗn hợp HV (33 kV), HV/LV sẽ được gia công cho các loại và ứng dụng sau:

• Nhà thầu phải đệ trình thiết kế chi tiết & bản vẽ cột của từng Đường dây 33kV nêu trên để Chủ đầu tư phê duyệt và kèm theo bản vẽ mẫu thể hiện kích thước & cấu hình.
• Các cực phải đáp ứng các yêu cầu về chiều dài kích thước và tải trọng trên cực theo các thông số thiết kế được liệt kê trong thông số kỹ thuật này.Các kích thước trên các mặt phẳng cho đỉnh và đáy của tất cả các cực được liệt kê trong thông số kỹ thuật/bản vẽ này như một thiết kế ưu tiên để sử dụng một kích thước cho từng loại chiều dài cột trong chừng mực đáp ứng các tiêu chí về tải trọng làm việc và thiết kế.

4.1.1.5Đang làm việc Trọng tải

Tải trọng làm việc của một cột được chỉ định ở đây và được định nghĩa là tải trọng khi tác dụng ở độ cao 250 mm dưới đỉnh sẽ gây ra ứng suất tối đa cho phép trong cột, sẽ được đánh dấu trên mỗi cột.

• Các cực tiêu chuẩn phải phù hợp với các ứng dụng cụ thể dựa trên các thông số thiết kế được đưa ra trong Bảng 2, 3 & 4.

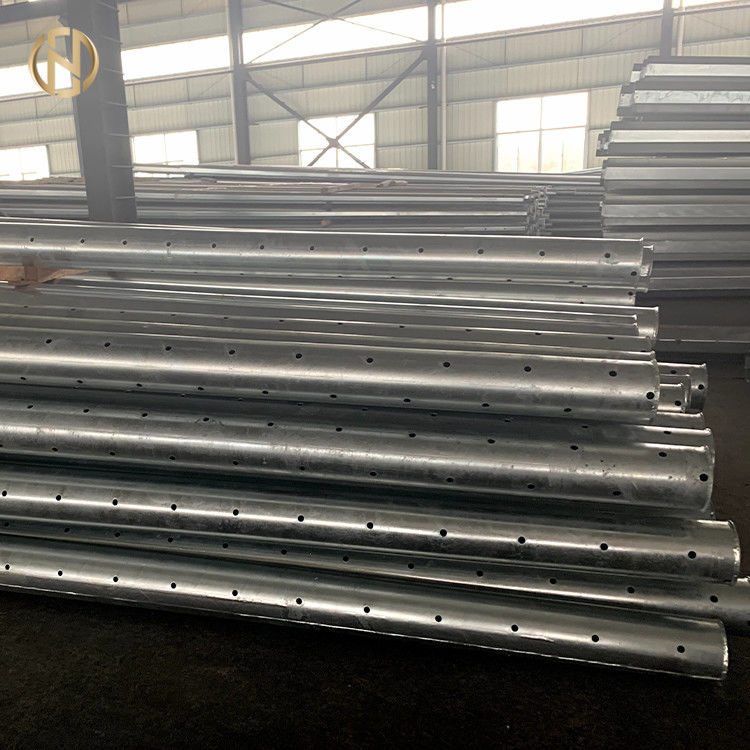

• Mỗi cột phải có một lỗ xuyên qua đường kính 14 mm ở độ cao 300 mm so với độ sâu trồng để nối đất.Vị trí của lỗ ở độ cao 300 mm phải được Chủ đầu tư chấp thuận trước khi sản xuất cột.

4.1.1.8Căn cứ Tấm

Tất cả các cột phải được đặt trong quá trình lắp dựng trên M-20, tấm PCC có độ dày tối thiểu 75 mm và kích thước tổng thể lớn hơn khoảng 150 mm so với kích thước đáy bên ngoài của cột.

Ngoài ra;các cột phải được cung cấp tấm đế thép hình vuông riêng biệt được chế tạo từ thép theo các Tiêu chuẩn liên quan.tối thiểuđộ dày của tấm đế không được nhỏ hơn 6 mm.Các tính toán thiết kế về chiều dày của các tấm đế thép phải được đệ trình để Chủ đầu tư kiểm tra và xem xét.

4.1.1.9chàng trai

Cột cho các vị trí góc nhỏ (0 - 30°) phải tự hỗ trợ.Tuy nhiên;các cột cho các vị trí góc và đầu cuối lớn hơn trong các khu vực không có người ở có thể được cung cấp với các Thanh neo được đặt theo hướng của đường phân giác của góc tại các vị trí góc hoặc chiều dài khôn ngoan tại các vị trí đầu cuối.Trong các khu vực có người ở không được phép;nhưng có thể triển khai Struts hoặc hai cực được bảo đảm bằng máy móc với nhau.

4.1.1.10Thiết kế Thông số Và Nhân tố của Sự an toàn

dung sai

Tôi. Chiều dài

Dung sai chiều dài phải như sau:

Cột đã hoàn thành không được thẳng quá 1/600 chiều dài của nó.

Dung sai cán và cắt đối với các sản phẩm thép cán nóng phải tuân theo các tiêu chuẩn quốc tế có liên quan.
