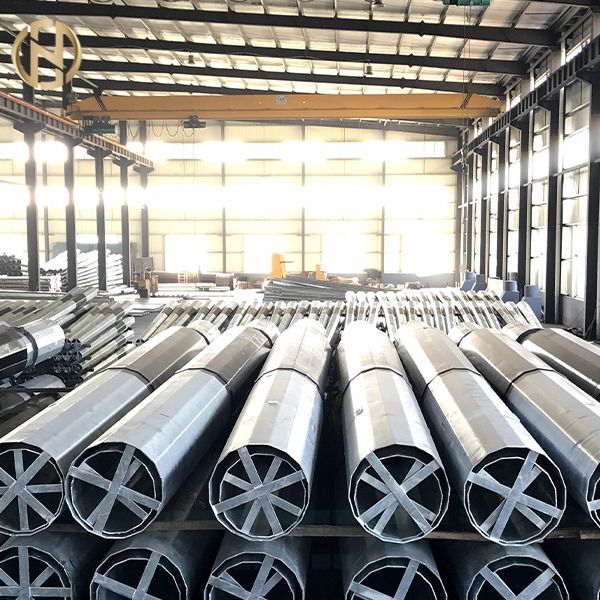

161KV 25mm SS400 mạ kẽm Gi Bát giác cực đường phố ISO10474

161kv monopoles Đường dây truyền điện mạ kẽm Điện cực tháp thép hình ống

Mô tả Sản phẩm

Các sản phẩm trên là 1161kv monopoles Đường dây truyền tải điện mạ kẽm Điện thép hình ống tháp cực choDỰ ÁN ĐÁNH GIÁ ĐIỆN LỰC KPONE GHANA

• THÔNG SỐ KỸ THUẬT ĐẶC BIỆT ĐỐI VỚI DÒNG TRUYỀN TẢI ĐỘC



  • Lời tựa



  Tài liệu này cho thấy có thể có thiết kế trước dây chuyền cho dự án, nhưng bất kỳ thiết kế cuối cùng nào của dây chuyền cho dự án sẽ do nhà thiết kế dây chuyền chuyên dụng thực hiện và sẽ được GRIDCo phê duyệt chính thức và đầy đủ.Các thông số kỹ thuật này bổ sung cho các thông số kỹ thuật đường truyền được cung cấp và cần được đọc cùng với chúng.



  • Phạm vi



  Dự án bao gồm việc xây dựng hai đường dây truyền dẫn mạch kép (tương ứng khoảng 7km và 5km trên các tháp đường dây đơn cực mạch kép (DC) tự hỗ trợ sử dụng dây dẫn AAC HAWTHORN 1 x 604mm2 với các tháp đơn cực được trang bị hai dây nối đất sợi quang (OPGW) ) cái khiên.



  Các nhà thầu được khuyến khích gửi các thông số kỹ thuật / bản vẽ thay thế cho các đơn cực mạch kép tự hỗ trợ và phải định giá chúng phù hợp để đánh giá như các loại thay thế.



  C) Đặc điểm kỹ thuật của thép đơn cực: 1. Điều kiện thiết kế:



  Các cây tải thể hiện, đối với từng trường hợp tải, tải trọng thẳng đứng, tải trọng ngang và tải trọng dọc tác dụng lên đơn cực phải được mô tả trong thông số kỹ thuật.

  Hệ số an toàn từng phần vật liệu γM được áp dụng để tính toán mặt cắt ngang về ứng suất chảy của thép theo EN50341-1.

  Phân tích cột phải bao gồm phân tích bậc hai (hoặc P - Λ) và kiểm tra độ vênh cục bộ theo báo cáo ASCE N ° 72. Lưu ý tính toán sẽ được phát hành và trình GRIDCo phê duyệt.

  Các cột được tính toán với giới hạn độ võng bằng 8% chiều cao khi chịu tải trọng tính toán (xem EN 50341 §7.4.5.1.3).



  2. Vật liệu cực thép hình ống:

  Tất cả các vật liệu phải mới và phù hợp với các tiêu chuẩn liên quan được đề cập đến trong tiêu chuẩn này.



  DANH MỤC TÀI LIỆU
  MỤC	TIÊU CHUẨN	tối thiểu YIELD STRESS Fy (Mpa)	TENSILE STRESS tối thiểu Fu (Mpa)	QUAN SÁT t = độ dày
  Trục cực và tấm đế và cánh tay	EN 10.025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	t = 16 16 <t = 40 40 <t = 63 63 <t = 80
  Bu lông neo	Cl 6-8 ISO 898	480	600



  (*) Phù hợp với NF A 35.503, Loại 1 Phân tích thành phần hóa học của loại 1:

  Si	=	0,030	%
  Si + 2,5 P	=	0,090	%



  Các đặc tính cơ học và thành phần hóa học của thép tấm phải được xác nhận bằng Giấy chứng nhận thử nghiệm của nhà máy;các chứng chỉ này phải tuân theo § 3.1 .B của EN 10204 / ISO 10474.

  3. Sản xuất:



  Các phần của cột được làm từ các tấm thép, được cắt theo hình thang, sau đó được làm nguội để tạo hình mặt cắt đa giác đều mười hai mặt.

  Tấm định hình phải được uốn cong đến bán kính đủ lớn để không tạo ra vết nứt của vật liệu.



  3.1.Hàn

  Nhà sản xuất phải chịu trách nhiệm xác định và phát triển các kỹ thuật thích hợp được sử dụng trong các hoạt động hàn.



  Tất cả quá trình hàn phải được thực hiện bởi thợ hàn, người vận hành hàn và thợ hàn đủ tiêu chuẩn cho loại hàn được thực hiện.Chứng chỉ phải phù hợp với EN1090 hoặc AWS D1.1.



  Tất cả quá trình hàn phải được thực hiện theo EN1090 EXC2 và EN1090 EXC3 đối với mặt bích từ trục đến đế, bao gồm cả việc chấp nhận quy trình.



  Quá trình hàn phải được thực hiện bằng hồ quang kim loại được che chắn, lõi thông lượng được che chắn bằng khí, các quá trình hồ quang kim loại được che chắn bằng khí hoặc hồ quang chìm.



  3.1.1.Mối hàn dọc

  Mối hàn dọc sẽ có độ xuyên thấu tối thiểu 60% (60%) ngoại trừ khu vực mối nối trượt của phần cái, nơi độ xuyên thấu phải là 100%.



  3.1.2.Mối hàn từ trục đến tấm cơ sở (nếu có liên quan)

  Mối hàn từ tấm mặt bích đến trục phải là mối hàn xuyên thấu một trăm phần trăm (100%) cho tấm nền nếu độ dày của trục bằng hoặc trên 6mm.

  Nếu độ dày của trục nhỏ hơn 6mm, các mối hàn từ trục đến tấm đế sẽ là mối hàn phi lê.



  3.1.3.Thiết bị khác

  Các mối hàn này phải là mối hàn phi lê cho tất cả các độ dày theo bản vẽ.


  3.2.Dung sai

  • Đường kính ngoài trung bình, được đo ở mức khớp trượt: ± 1% với tối thiểu ± 2 mm
  • Ovalization: phần trăm kích thước được ghi nhận cho hai phép đo được thực hiện giữa hai đường kính vuông góc ở mức khớp trượt: nhỏ hơn 3% [(Dmaxi-Dmini) / Dmaxi <3%]
  • Chiều dài của các phần tử cực: - 25 mm / +75 mm
  • Độ thẳng của thành viên: ít hơn 0,2% chiều dài thành viên 1 mét (2 mm trên mét)
  • Xoắn: nhỏ hơn 1,5 độ trên mỗi 3 mét chiều dài thành viên
  • Vị trí của lỗ: ± 1% trên chiều dài được chỉ ra trên bản vẽ phê duyệt của chúng tôi



  3.3 Mạ



  Sau khi quá trình chế tạo hoàn tất, các cột thép sẽ được mạ kẽm nhúng nóng.Không được phép nhúng hai lần.



  Tất cả các vật liệu, ngoại trừ bu lông, ốc vít, đai ốc, phải được mạ kẽm theo NF EN ISO 1461.



  Tất cả các bộ phận rỗng phải được mạ kẽm cả bề mặt bên trong và bên ngoài.Các đai ốc phải được mài lại sau khi mạ kẽm và sau đó phải được bảo vệ thích hợp khỏi gỉ bằng dầu mỡ.



  4. Mô tả:



  CỔNG THÉP mạ kẽm, côn đều, mặt cắt đa giác đều 12 cạnh.Chiều dài tối đa của một phần sẽ là 12 mét.



  Mỗi mặt phải phẳng, không có chất làm cứng ngoại trừ các điểm chịu tải.



  Cột thép được thiết kế cho các kết nối lắp trượt ống lồng.

  Cột được thiết kế với số lượng khớp nối tối thiểu (một hoặc hai khớp nối trên mỗi cực).Mối nối cực phải thuộc loại ống lồng, không được sử dụng hàn hoặc bắt vít.



  Chiều dài khớp trượt không được nhỏ hơn 1,5 lần đường kính trong chính của phần trên.

  Một nắp cực kim loại có thể tháo rời phải được lắp trên đầu các cực.

  Các vũ khí chéo được gắn ở cùng một mức trên các mặt đối diện của cực phải đối xứng về đường tâm của cực và phải sao cho mỗi vũ khí có thể được lắp đặt độc lập.

  Các cánh tay đòn phải được nối với cực bằng các chốt, bu lông và đai ốc.Các cánh tay chữ thập phải thẳng và phải có mặt cắt ngang đa giác đều 6 (tám) cạnh đều nhau

  Tất cả các cực phải có một điểm nối đất ở vị trí cách mặt đất khoảng 50 cm.



  Việc tiếp cận với đỉnh cột được cung cấp bởi các bậc thang hoặc thang và thiết bị chống rơi.

  Một thẻ nhận dạng phải được đóng đinh trên các cọc;thẻ này hiển thị:

  • Tên nhà sản xuất
  • Loại và chiều dài của cực
  • Năm sản xuất
  • Đơn hàng tham khảo

Bản vẽ thể hiện tất cả các chi tiết sẽ do Nhà sản xuất chuẩn bị và trình Khách hàng phê duyệt.

Việc khởi động và sản xuất của nhà máy không được bắt đầu trước khi có văn bản chấp thuận bản vẽ.

5. Kiểm tra và thử nghiệm:

5.1.Kiểm tra kích thước

Về yêu cầu kích thước, tất cả các bộ phận và bộ phận phải được kiểm tra theo dung sai được đề cập trong điều khoản liên quan của Quy chuẩn kỹ thuật này.

5.2.Kiểm tra mối hàn

Tất cả các mối hàn sẽ được kiểm tra trực quan.Ở những khu vực nghi ngờ, các bài kiểm tra độ thẩm thấu của thuốc nhuộm sẽ được thực hiện.đến lớp 2 của NF EN 1289 hoặc các bài kiểm tra về hạt từ tính acc.vào lớp 2 của NF EN 1291.

5.3.Kiểm tra độ dày kẽm

Kiểm tra sự phù hợp với các yêu cầu về độ dày lớp phủ bằng dụng cụ đo độ dày từ tính.theo NF EN ISO 1461.

5.4.Hồ sơ kiểm tra

Tất cả các tài liệu liên quan đến công việc sẽ được nộp và bốn bản sao y của hồ sơ sẽ được chuyển đến GRIDCo trước khi vận chuyển.

Tài liệu này tối thiểu phải bao gồm:

• Chứng chỉ kiểm tra nhà máy của thép tấm và lá
• Dữ liệu xác định nguồn gốc của vật liệu so với mặt cắt của cột
• Báo cáo kiểm tra thứ nguyên
• Báo cáo kiểm tra mối hàn
• Báo cáo kiểm tra độ dày kẽm và sơn

THÔNG TIN THÊM

• Các nhịp - bình thường, gió, trọng lượng, góc lệch / góc đầu cuối đối với tháp đơn cực phải giống như đối với loại XX, YY và ZZ như được chỉ định trong thông số kỹ thuật.Ngoài ra, các nhà thầu phải bao gồm một tháp đơn cực đầu cuối có góc lệch 90⁰ sử dụng các thông số thiết kế kiểu ZZ.
• Các thông số kỹ thuật cho tháp mạng XX, YY và ZZ sẽ được sử dụng để thiết kế các đơn cực (độ võng & độ căng, tính toán tải trọng).
• Chất cách điện bằng polyme sẽ được sử dụng cho các tháp đơn cực.Chiều dài của dây cách điện phải đáp ứng các yêu cầu về độ hở và độ rão.Các dây cách điện kép sẽ được sử dụng cho tất cả các tháp căng và cho các điểm giao cắt đường bộ / đường sắt / sông.Các dây cách điện polyme phải hoàn chỉnh với độ căng dây dẫn và bộ dây treo, còi hồ quang, v.v.
• Các loại đất giống như các loại đất được chỉ định cho tháp mạng trong các thông số kỹ thuật.
• Đặc tính của 48 lõi OPGW sẽ được sử dụng cho các thiết kế.
• Các tháp đơn cực phải được thử nghiệm theo tiêu chuẩn quốc tế.

Đóng gói & Vận chuyển


Chúng tôi che các phần trên và dưới của cột bằng tấm lót hoặc thùng rơm để bảo vệ cột khỏi bị hư hỏng bề mặt mạ kẽm có thể xảy ra trong quá trình vận chuyển.Bao bì cũng có thể được thực hiện theo yêu cầu của khách hàng.

Quy trình sản xuất

Xác minh vật liệu → Cắt → Đúc hoặc uốn → Hàn dọc → Xác minh kích thước → Hàn mặt bích → Khoan lỗ → Hiệu chỉnh → Quy trình nung → Mạ, Sơn tĩnh điện hoặc Sơn → Hiệu chỉnh lại → Luồn → Đóng gói
