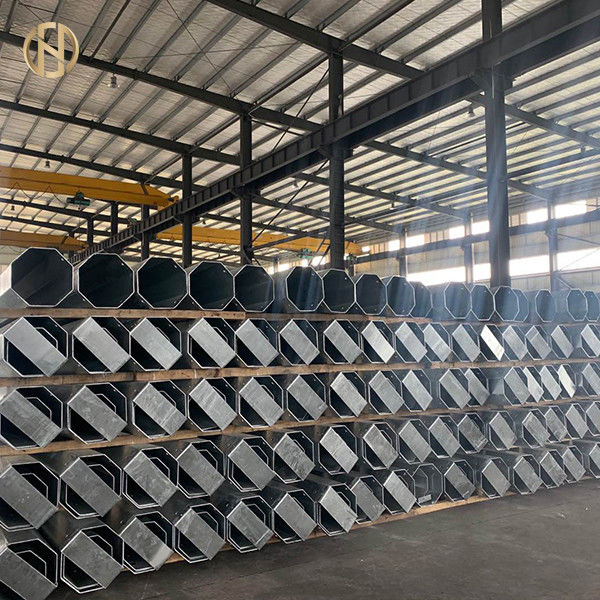

Thép hình ống mạ kẽm 12M Lớp 7 1340daN Yếu tố an toàn 2.0

Thông số kỹ thuật này cung cấp cho việc thiết kế, sản xuất, thử nghiệm tại nhà máy, cung cấp và vận chuyển đến công trường đối với Cột thép hình ống mạ kẽm.

Nhà thầu có trách nhiệm cung cấp thiết bị đáp ứng về mọi mặt các thông số kỹ thuật về hiệu suất và sẽ có độ bền thỏa đáng đối với các điều kiện hiện tại của công trường.

Nhà thầu phải cung cấp tất cả các vật liệu và nhân công không được đề cập hoặc bao gồm cụ thể ở đây, nhưng có thể cần thiết để hoàn thành bất kỳ phần nào của công việc hoặc toàn bộ công việc, tuân thủ các yêu cầu của thông số kỹ thuật này.

Việc bố trí thiết kế chi tiết của thiết bị sẽ do Nhà thầu chịu trách nhiệm phải được sự chấp thuận của Kỹ sư RREA.

Dây dẫn nhôm và đồng kéo cứng được cung cấp cũng phải tuân thủ đầy đủ các thông số kỹ thuật RREA sau, cụ thể là:

• Điều kiện hệ thống chung của RREA

• Yêu cầu về Đóng gói và Vận chuyển của RREA

• Yêu cầu đệ trình RREA

• Tiêu chuẩn và Quy tắc

Trừ trường hợp sửa đổi, tất cả các thiết bị và vật liệu phải tuân thủ đầy đủ các tiêu chuẩn và khuyến nghị của IEC (Ủy ban kỹ thuật điện quốc tế) và ISO (Tổ chức tiêu chuẩn quốc tế).Nếu các tiêu chuẩn và khuyến nghị của IEC hoặc ISO liên quan không có sẵn trong bất kỳ trường hợp nào thì các Tiêu chuẩn Anh hoặc Tiêu chuẩn Quốc gia có liên quan sẽ được áp dụng nếu có.

Khi tham chiếu đến IEC, ISO, BSI hoặc Tiêu chuẩn quốc gia, phiên bản được sử dụng phải là phiên bản hiện hành vào ngày Đấu thầu, cùng với bất kỳ sửa đổi nào được ban hành vào ngày đó.

Ngoài ra, thứ tự ưu tiên của các tiêu chuẩn bổ sung trên được liệt kê dưới đây: Ủy ban kỹ thuật điện quốc tế IEC

Tổ chức tiêu chuẩn quốc tế ISO

Tiêu chuẩn Anh BSI

Tiêu chuẩn Quốc gia NS (nếu có) ANSI Viện Tiêu chuẩn Quốc gia Hoa Kỳ

Khi việc sử dụng một tiêu chuẩn khác với tiêu chuẩn IEC, ISO hoặc BSI được đồng ý thì tiêu chuẩn này sẽ được sử dụng, nếu có.Trong trường hợp các tiêu chuẩn khác được đề xuất thay cho các Tiêu chuẩn IEC, ISO hoặc BSI, thì phải xác nhận rằng các điều khoản của các tiêu chuẩn này tương đương hoặc vượt xa các điều khoản của các tiêu chuẩn IEC, ISO hoặc BSI tương đương.

Bản sao của bất kỳ tiêu chuẩn nào được đề xuất để thay thế cho các tiêu chuẩn IEC, ISO hoặc BSI phải được nộp cùng với Hồ sơ dự thầu kèm theo bản dịch tiếng Anh của các phần thích hợp nếu cần.

Bất kể mọi mô tả, bản vẽ hoặc hình minh họa có thể đã được gửi cùng với Hồ sơ dự thầu, tất cả các chi tiết khác với những chi tiết được thể hiện trong 'Sai lệch so với Bảng thông số kỹ thuật' và được Kỹ sư RREA phê duyệt sẽ được coi là phù hợp với Thông số kỹ thuật và thông số kỹ thuật tiêu chuẩn và mã được đề cập trong đó.

Không có sự khác biệt nào so với thông số kỹ thuật ngoại trừ những điều được thể hiện trong 'Sai lệch so với Bảng thông số kỹ thuật' và được Kỹ sư RREA phê duyệt sẽ được thực hiện mà không có sự chấp thuận bằng văn bản của Kỹ sư RREA.

2.1 ScoThể dục

Thông số kỹ thuật này bao gồm thiết kế, vật liệu, chế tạo, lớp phủ bảo vệ, thử nghiệm, kiểm tra, đóng gói và phân phối các cột đơn bằng thép hình nón tròn được hàn được sử dụng trong các hệ thống phân phối trên cao.Việc tham chiếu đến các thông số kỹ thuật hoặc tổ chức cùng với bất kỳ bản vẽ hoặc sơ đồ chất tải nào sẽ được coi là một phần của thông số kỹ thuật.Nhà sản xuất cột phải được chứng nhận ISO 9001.

2.2 reference StmộtNđmộtrđS

Tham chiếu đến các tiêu chuẩn và/hoặc thông số kỹ thuật ở đây sẽ được hiểu là bản sửa đổi mới nhất trừ khi được ghi chú.

Thiết kế, vật liệu và chế tạo cột thép phải phù hợp với phiên bản mới nhất của Quy tắc và Tiêu chuẩn quốc tế được liệt kê sau đây:

EN 10149: Sản phẩm phẳng cán nóng có cường độ năng suất cao để tạo hình nguội

EN 10025: Sản phẩm cán nóng làm bằng thép kết cấu không hợp kim Điều kiện giao hàng kỹ thuật

ISO 898: Tính chất cơ học của ốc vít

ACI 318: Yêu cầu của Bộ luật Xây dựng đối với Kết cấu Bê tông

ASTM A123: Đặc điểm kỹ thuật tiêu chuẩn cho lớp phủ kẽm (mạ kẽm nóng) trên các sản phẩm được chế tạo từ các dạng, tấm, thanh và dải thép được cán, ép và rèn

ASCE số.72: Thiết kế kết cấu cột truyền tải bằng thép (chỉ để tham khảo) ASCE (SE) 48-05: Thiết kế kết cấu cột truyền dẫn bằng thép

AWS: Hiệp hội hàn Mỹ về hàn và các quy trình liên quan

2.3 Đệdấu hiệu

• Các cực phải có hình nón tròn với độ thuôn dần dần và không đổi.

• Mối hàn dọc nên được giữ ở mức tối thiểu tùy thuộc vào quá trình chế tạo.Không cho phép hàn theo chu vi đối với cụm trục.

• Thiết kế tốt nhất sẽ sử dụng phân tích phi tuyến tính và tuân theo các hướng dẫn và nguyên tắc được mô tả trong sổ tay ASCE và Báo cáo Thực hành Kỹ thuật số 72 và ASCE(SE) 48-05

· Trục cực phải là một mảnh với chiều dài tối đa có thể trong giới hạn vận chuyển và/hoặc chế tạo.Trục cực vượt quá giới hạn sẽ được thiết kế trong một số phần.

Các phần liền kề phải được nối với nhau bằng khớp trượt.Cột phải được thiết kế với số lượng khớp nối tối thiểu.Các khớp trượt phải được thiết kế để có độ chồng lên nhau tối thiểu bằng 1-1/2 lần đường kính trong của tiết diện cái tại khớp, theo ASCE "Báo cáo số 72, Thiết kế kết cấu cột truyền lực bằng thép" và ASCE(SE) 48-05

· Phải cung cấp một nắp trên bằng nhựa có thể tháo rời để lắp trên đỉnh của cột.

· Một đai ốc bằng đồng sẽ được định vị ở đầu cột và một đai ốc bằng đồng khác ở mặt đất.

· Giới hạn độ võng khi tải trọng khai thác là 4% độ cao so với mặt đất.

· Giới hạn đường kính đỉnh được áp dụng trong quá trình thiết kế là:

o tối thiểu ................................................. ..... 200mm

o tối đa ................................................. ..... 240mm

· Hệ số an toàn dùng để tính toán là:

2.0………….cho tải trọng ngang

1,5………….đối với tải trọng thẳng đứng.

· Cột phải được trang bị bằng cơ sở neo.Đế neo phải được thiết kế để truyền tải trọng từ cột xuống móng.Tấm đế phải được hàn vào cột tại nhà máy.Chiều dài nhúng phải được xác định bởi tải trọng thiết kế bu lông neo và ứng suất liên kết cuối cùng đối với bê tông 3000 psi (fc) như được chỉ định trong Bộ luật Xây dựng Viện Bê tông Hoa Kỳ (ACI 318).Các bu lông neo sẽ được giao cùng với các cọc.Phải cung cấp một mẫu trên cho mỗi loại cột và một mẫu dưới cho mỗi cột (nếu cần).Mẫu và bu lông neo sẽ được trang bị chưa lắp ráp.

2.4 geNertất cả StmộtNđarđtôizmộtttôioN

2.4.1 PoleS Shmộtsẽ thì là ở đlàigNeđfhoặcStmộtthứmộtrdizeđrmộtnge Trongtanh ta fotôitôiowing lomộtđctôimộtSseS:

Fmax……………………tải trọng làm việc lớn nhất cách đỉnh cột 600 mm

2.4.2 PotôieS Shtất cả các be đesigNeđ for StmộtNđmộtrđtôizeđ tôiengthtội fosẽoWiNg rmộtNge:

8m, 9m,10m, 11m, 12m, 13m và 14m.

2,5 mmộtterial

Tất cả các vật liệu phải phù hợp với các tiêu chuẩn có liên quan được đề cập trong thông số kỹ thuật này.

Thép sử dụng là loại S500MC theo tiêu chuẩn EN 10149. Thông số thép (t<10):

Ứng suất chảy tối thiểu Fy ………………………... 500.00 (N/mm2) Ứng suất kéo tối thiểu Fu ........................ .......550,00 (N/mm2)

Thép thay thế được sử dụng phải thuộc loại S355MC hoặc S315MC theo EN 10149.

2.6 mmộtNbạnfmộtcture

Tất cả các bộ phận tạo thành kết cấu phải được chế tạo theo bản vẽ đã được Kỹ sư RREA phê duyệt.

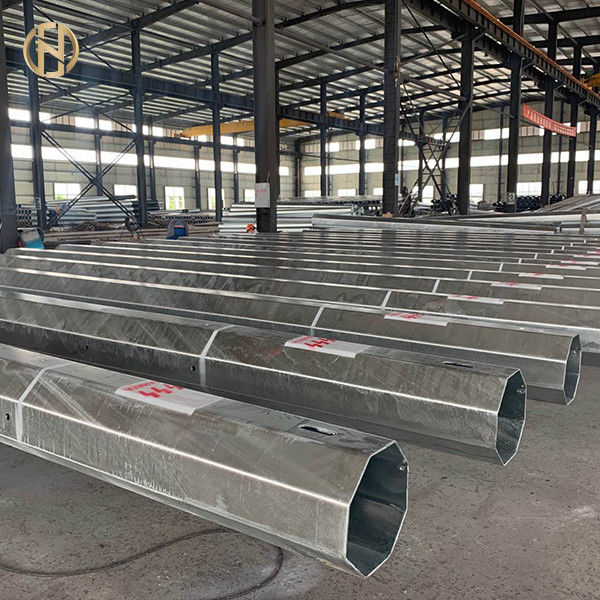

Các phần của cột được làm từ các tấm thép, được cắt thành hình thang, sau đó được tạo hình nguội để tạo thành mặt cắt ngang hình nón tròn hoặc mặt cắt ngang hình đa giác đều mười hai (12) cạnh.

Tấm đã tạo hình phải được uốn cong theo bán kính đủ lớn để không tạo ra vết nứt cho vật liệu.

Khoan hoặc đục lỗ phải được thực hiện trước khi mạ kẽm sao cho tạo ra các lỗ hình trụ vuông góc với mặt phẳng của vật liệu (suốt các lỗ).

2.7 totôiermộtnceS

Sự thay đổi cho phép (dung sai) so với kích thước đã nêu, chiều dài của các phần tử, đường kính ngoài, độ thẳng, v.v. phải như sau:

2.số 8 WetôiđtôiNg

Tất cả các hoạt động hàn phải tuân theo Tiêu chuẩn AWS ở mức tối đa có thể.

Các mối hàn dọc sẽ có độ ngấu tối thiểu sáu mươi (60 %) phần trăm ngoại trừ trong phần cái của khu vực mối nối trượt nơi mà tỷ lệ ngấu sẽ là một trăm (100 %) phần trăm.Các mối hàn khác phải là mối hàn góc cho tất cả các chiều dày.

2.9 gmộttôivmộtiztôiNg

Sau khi hoàn thành việc chế tạo, cột thép sẽ được mạ kẽm nhúng nóng với định lượng tối thiểu là 630 g/m2.

Tất cả các cấu kiện rỗng phải được mạ kẽm cả mặt trong và mặt ngoài.Không cho phép quy trình mạ kẽm nhúng kép.

Bu lông neo phải được mạ kẽm toàn bộ chiều dài với định lượng tối thiểu 320 g/m2.

Các đai ốc có thể được khai thác lại sau khi mạ kẽm và sau đó phải được bảo vệ thích hợp khỏi rỉ sét bằng dầu mỡ.Việc mạ kẽm phải được thực hiện theo tiêu chuẩn ASTM A 123.

2.10 mmộtrktôing

Tất cả các phần của cột phải được đánh dấu thích hợp.Tất cả các dấu hiệu sẽ không thể xóa được và có thể nhìn thấy rõ ràng sau khi mạ kẽm.Các bộ phận là một phần của cấu trúc phải được đánh dấu bằng số loại cấu trúc, theo sau là hạng mục lắp ráp phù hợp và các dấu hiệu nhận dạng khác.

2.11 btôitôtôiNobạnS Prghi chúcttôioN

Có thể cần phải có lớp bảo vệ bitum bổ sung từ tấm neo đến +1,5 so với mặt đất của cột.146 Mục VI.Yêu cầu của nhà tuyển dụng

3. TôiNSPeCtTôiÔN MộtNĐ. TESTS

3.1 TrongSPecttôioN - geNertất cả

Người mua có quyền chứng kiến ​​quá trình sản xuất, bất kỳ thử nghiệm điển hình nào được thực hiện cụ thể trên thiết bị được cung cấp cho RREA và bất kỳ thử nghiệm thông thường nào được yêu cầu trong quá trình sản xuất và cung cấp thiết bị đó.Nhà cung cấp phải cung cấp quyền truy cập miễn phí cho Người mua tới bất kỳ địa điểm nào đang diễn ra quy trình sản xuất hoặc thử nghiệm, thử nghiệm loại hoặc thử nghiệm thông thường.Nhà cung cấp sẽ chịu chi phí tại nhà máy của nhân chứng đó.Nhà cung cấp phải cung cấp cho Người mua lịch trình sản xuất và thử nghiệm ít nhất hai tuần trước khi các sự kiện xảy ra.

3.2 tyPe teSts

Nhà cung cấp phải cung cấp bằng chứng tài liệu dưới dạng Chứng chỉ Thử nghiệm đã được Chứng nhận rằng cột thép hoặc các bộ phận đã được thử nghiệm điển hình thành công bởi cơ quan thử nghiệm độc lập theo ASCE(SE) 48-05 hoặc BS IEC 60652. Chứng nhận Thử nghiệm là bằng chứng của việc hoàn thành thành công các thử nghiệm điển hình sẽ được đệ trình như một phần của Hồ sơ dự thầu.

3.3 ExatôitôiNmộtttôioN mộtNđ tôiNSPecttôioN

• Kiểm tra trực quan

• Xác minh kích thước

• Kiểm tra mối hàn

• Kiểm tra độ dày kẽm

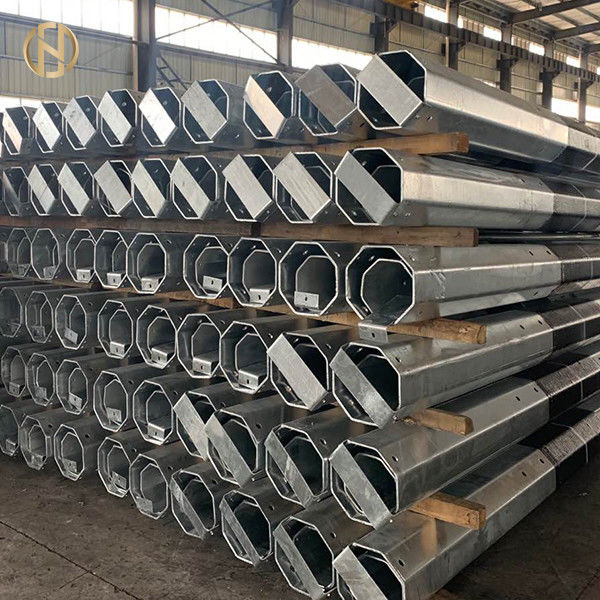

4. PMộtCKTRONGg MộtNĐ. ShTôiPPINg

Nhà cung cấp phải chuẩn bị, đóng gói và chất tất cả các vật liệu và thiết bị để vận chuyển sao cho chúng được bảo vệ khỏi hư hỏng trong quá trình vận chuyển và phải chịu trách nhiệm cũng như khắc phục mọi hư hỏng do đóng gói không đúng cách cho đến khi nghiệm thu cuối cùng Hàng cung cấp.Các mặt hàng được lưu trữ ngoài trời trong vài tháng tại các địa điểm sẽ được bảo vệ phù hợp khỏi tác hại của thời tiết.

Mỗi lô hàng phải được kèm theo một danh sách tất cả các bộ phận, có thể xác định được theo loại và số cột.
