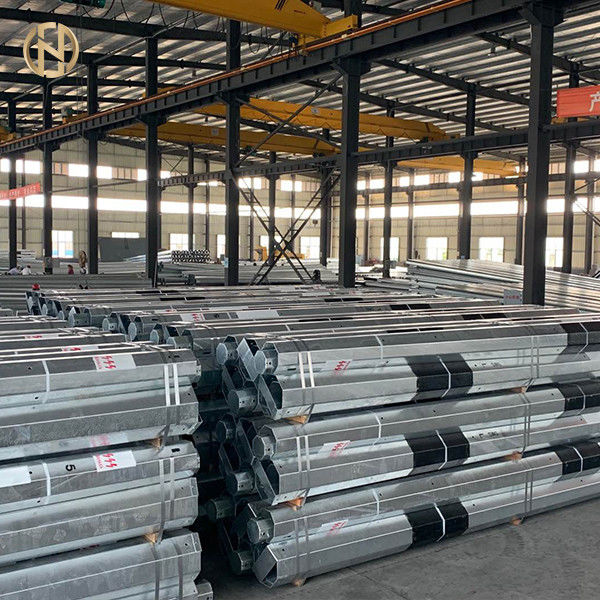

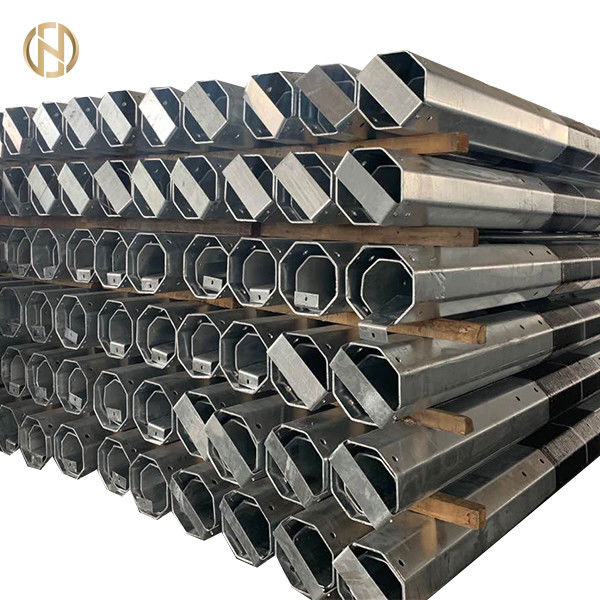

Độ dày 3-4,5mm Thép hình ống Cực thép Điện áp thấp với thời gian ở lại

1.Điều kiện khí hậu:

Những điều sau đây được áp dụng trừ khi được đề cập khác:

một.Nhiệt độ môi trường tối đa 50 Co

b.Nhiệt độ môi trường tối thiểu -10 Co

c.Nhiệt độ thiết kế 45 Co

đ.Phạm vi nhiệt độ không khí tối đa hàng ngày 20 Co

đ.Áp suất gió tối đa 420 n/m2

f.Độ dày băng 10 mm.

g.Tuyết rơi 1-4 ngày – 30 cm.

h.Độ cao trang web 0-1400m ASL

tôi.Lượng mưa trung bình hàng năm 40cm trong khoảng thời gian từ tháng 11 đến tháng 4

j.Độ ẩm tương đối trong khoảng 30 đến 60%.

k.Số cơn dông trung bình 15 ngày/năm

l.Gió thịnh hành mùa đông trung bình ngày khoảng 5-8 m/s, có gió giật tới 30 m/s.

m.Gió mùa hè buổi chiều trung bình 10-13 m/s, buổi sáng nhìn chung nhẹ và thay đổi, tốc độ gió giật có thể lên đến 30 m/s.


2.Mô tả hợp đồng chung: Cột thép hình ống được cung cấp theo hợp đồng này sẽ được người mua sử dụng làm giá đỡ để mang dây dẫn mạng điện hạ thế, trên không.
3.Tiêu chuẩn áp dụngphải tuân theo các yêu cầu tối thiểu theo tiêu chuẩn BS EN 10255/2004 và astma53/a53m-2012 cho 9met , cực 9 met
4. Không có khuyết tật: Cột phải được hoàn thiện tốt, sạch sẽ và không có hại

• Các khuyết tật bề mặt, các đầu cột phải được cắt vuông.Cột phải thẳng
• nhẵn và hình trụ.


5.1 Kiểm tra độ võng
Mỗi cột phải được đỡ cứng một khoảng cách từ đầu mông bằng với độ sâu mà nó sẽ được cắm xuống đất.Sau đó, nó sẽ được tải dưới dạng công xôn và tải trọng lệch thích hợp của Bảng tác dụng theo các góc vuông của trục cột cách đỉnh cột 30 cm cho đến 9 m (tổng thể) và 60 cm tính từ đỉnh đối với cột trên 9 m ( tổng thể).Để thuận tiện cho việc thử nghiệm, cột có thể được cố định theo chiều ngang và tải trọng được đặt theo chiều dọc.Độ võng tạm thời do tải trọng tác dụng tại điểm tác dụng tải trọng không được vượt quá 157,5 mm.
5.2 Kiểm tra tập hợp vĩnh viễn
Phép thử này phải được thực hiện ngay sau phép thử độ võng.Sau khi tác dụng tải trọng thích hợp được chỉ định trong Bảng 1, độ dài cố định được đo từ vị trí 0 sau khi giải phóng tải trọng tác dụng thích hợp tại điểm tác dụng tải trọng không được vượt quá 13 mm.
5.3 Thử rơi
Thử nghiệm phải được thực hiện trong trường hợp cột bị vênh.Cột phải được thả thẳng đứng với đầu mông (đầu dưới) hướng xuống dưới, ba lần liên tiếp từ độ cao 2 m xuống một khối gỗ cứng dày 150 mm đặt trên nền bê tông.Cột không được có bất kỳ dấu hiệu co rút hoặc nới lỏng các mối nối.Chương 2. Đặc tính kỹ thuật đường dây 11kV 2-4 GSEEP/W/ICB-03 2073/74-03
5.4 Nếu bất kỳ cực nào trong số các cực được chọn không vượt qua bất kỳ thử nghiệm nào được chỉ định ở trên, hai cực khác sẽ được chọn để thử nghiệm từ cùng một lô đối với mỗi lỗi.Nếu cả hai cực bổ sung này bị hỏng, vật liệu thử nghiệm đại diện bởi các mẫu thử nghiệm sẽ được coi là không tuân thủ các thông số kỹ thuật này.

6.0 Chương trình đảm bảo chất lượng
Cùng với Hồ sơ dự thầu, Nhà thầu phải cung cấp chương trình đảm bảo chất lượng của nhà sản xuất bao gồm Hệ thống chất lượng và Kế hoạch chất lượng, trong đó sẽ bao gồm, ngoài những thông tin khác, thông tin để đáp ứng yêu cầu sau đây, nếu không Hồ sơ dự thầu có thể bị từ chối.
tôi.Cơ cấu tổ chức;
thứ hai.Nhiệm vụ và trách nhiệm được giao cho cán bộ đảm bảo chất lượng công trình;
iii.Hệ thống mua, nhận và xác minh nguyên vật liệu;
v.v.Hệ thống đảm bảo chất lượng tay nghề;
v. Cơ chế đảm bảo chất lượng phải phù hợp với các yêu cầu liên quan của ISO9001:2000;
vi.Tuyên bố đưa ra danh sách các nguyên liệu quan trọng, tên nhà sản xuất nguyên liệu, danh sách các tiêu chuẩn theo đó nguyên liệu được thử nghiệm, danh sách thử nghiệm thường được thực hiện trên nguyên liệu;
vii.Danh sách các cơ sở sản xuất có sẵn với các tài liệu hỗ trợ;
viii.Danh sách các khu vực trong quy trình sản xuất thường tiến hành kiểm tra công đoạn để kiểm soát chất lượng và chi tiết các kiểm tra và kiểm tra đó;
ix.Danh sách các thiết bị thử nghiệm có sẵn với nhà sản xuất để thử nghiệm lần cuối thiết bị được chỉ định và giới hạn của nhà máy thử nghiệm, nếu có, đối với các thử nghiệm điển hình, đặc biệt, chấp nhận và thường xuyên được chỉ định trong các tiêu chuẩn liên quan.

7. Hồ sơ dự thầu
7.1 Nhà thầu phải cung cấp cho Hồ sơ dự thầu hai (2) bản sao rõ ràng về các tiêu chuẩn quản lý để lựa chọn ống thép và bất kỳ tiêu chuẩn nào tuân theo trong quá trình chế tạo và thử nghiệm các cột được cung cấp.
7.2 Nhà thầu phải cung cấp bản mô tả và bản vẽ kích thước được chứng nhận của từng loại cột.
7.3 Hai (2) bản sao có chứng thực rõ ràng của tất cả các thử nghiệm điển hình được thực hiện trên các loại cột tương tự và tải trọng làm việc tương tự, nếu không thì đề nghị đấu thầu sẽ bị từ chối.Thử nghiệm điển hình phải được thực hiện trong phòng thử nghiệm quốc gia hoặc quốc tế được công nhận hoặc phòng thử nghiệm độc lập không phải của nhà sản xuất.
7.4 Bình luận theo từng điều khoản của thông số kỹ thuật, chỉ rõ sự tuân thủ và sai lệch, nếu có.
7.5 Tất cả các dữ liệu, bản vẽ, danh mục và các tài liệu kỹ thuật khác sẽ được đóng gói riêng biệt với các tài liệu Đấu thầu.
Chương 2. Đặc tính kỹ thuật đường dây 11kv 2-5
GSEEP/W/ICB-03 2073/74-03
