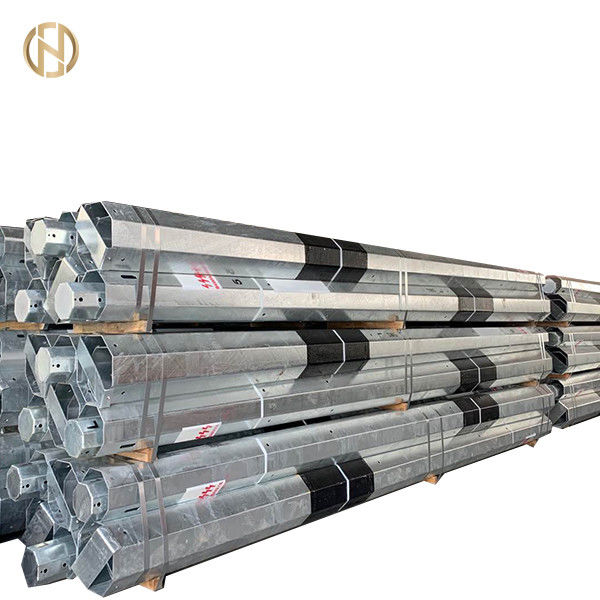

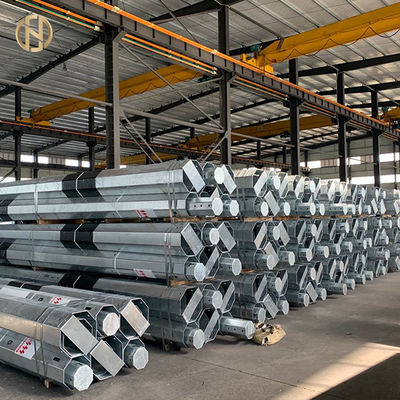

12M Swaged cực hình ống bền cho đường dây trên không 11KV hoặc 33KV

                                12M Swaged Tubular Pole Bền cho đường dây điện trên không 11KV hoặc 33KV



1 Phạm vi

1.1 Đặc điểm kỹ thuật này bao gồm thiết kế, chế tạo, thử nghiệm và cung cấp thép hình ống

cột điện thường dùng trong đường dây điện trên không.

2. Tổng quát

Cột thép phải được chế tạo theo nhiều chiều dài và cường độ như quy định trong

Bảng 1 có ở đây.

2.1 Các cột thép hình ống phải được sản xuất bởi một công ty đã được phê duyệt về chất lượng

tiêu chuẩn ISO 9001: 2000.Số chứng nhận ISO 9001, tên của

cơ quan phê duyệt có thẩm quyền với địa chỉ liên hệ và điện thoại và fax

số cũng sẽ được nêu.Nhà thầu phải gửi kèm theo một bản sao của tiêu chuẩn ISO 9001

chứng chỉ với giá thầu.

3. Mô tả

3.1.Các cột thép phải được thiết kế dạng vênh và phải bao gồm ba (3) cột riêng biệt.

chiều dài của ống thép vênh ở hai mối nối để chế tạo cột điện.Tuy nhiên, ở đó

là một số cực như đã đề cập trong giá cả và lịch trình giao hàng

sẽ thuộc loại gấp.Số lượng của các cực gấp như vậy phải được xác định bằng

thời gian của hợp đồng.

3.2 Ống thép được sử dụng trong chế tạo cột phải bằng thép của bất kỳ quy trình nào đã được phê duyệt

sở hữu độ bền kéo tối thiểu là 42 kg / sq.mm và một chất hóa học

thành phần không quá 0,06% lưu huỳnh và không quá 0,06%

lân tinh.

3.3 Đường kính ống và độ dày thành ống được thể hiện trong Bảng 1 cho mỗi chiều dài của

cực là kích thước tối thiểu được sử dụng để chế tạo mỗi chiều dài của cực.Nó sẽ là

trách nhiệm của Nhà thầu trong việc xác định sự đầy đủ của ống thành phần

hiển thị cho tải được duy trì.Tuy nhiên, trong mọi trường hợp, đường kính ống và

độ dày thành đối với bất kỳ ống thành phần nào nhỏ hơn giá trị nêu trong Bảng 1.

3.4 Các cực hình ống phải được làm bằng các ống hàn, được hàn và nối với nhau.Các

cạnh trên của mỗi khớp phải được vát một góc khoảng 45 độ.Các

Các cột thép phải được cấu tạo từ ba phần có đường kính giảm dần và

Chiều dày và chiều dài đường kính tối thiểu của cực phải như trong Bảng 1.

3.5.Tất cả các bộ phận tạo thành ống của các giá đỡ trên phải được làm từ vật liệu cách nhiệt nóng

thép hàn liền mạch hoặc liên tục phù hợp với BS 6323 hoặc tương đương

các tiêu chuẩn áp dụng.

Chương 2. Đặc điểm kỹ thuật cho dòng 11kv 2-2

GSEEP / W / ICB-03 2073 / 74-03

3.6 Toàn bộ phần của các cực phải được mạ kẽm với lớp phủ có trọng lượng tối thiểu

không nhỏ hơn 460 gm / -sq.m bên trong và bên ngoài.

3.7 Mỗi cực phải được cung cấp một tấm thép trên cùng có độ dày tối thiểu 3 mm

hàn vào cuối phần.Tấm trên cùng không được chiếu ra ngoài

chu vi của phần trên cùng.Mỗi cực cũng phải được cung cấp một đế hàn

tấm hàn vào đáy của cực.

3.8 Cực phải được khoan phù hợp với các mẫu khoan như được xác định trong

Nhân vật.Tất cả các lỗ phải có đường kính 18 mm.Tuy nhiên, nhà sản xuất phải nhận được

phê duyệt mẫu khoan trước khi sản xuất cọc.Mỗi cực sẽ

được đánh dấu với độ dài thích hợp như trong Hình.

3.9 Loại cọc gấp phải được chế tạo sao cho các phần

có thể được mang đến trang web và được trang bị trên chính trang web.Phần cực trên đỉnh phải

có một mặt bích và phần bên dưới nó sẽ chồng lên nhau có chiều dài 25 cm như hình minh họa

trong sơ đồ.Các cực phải được khoan sao cho phần trên cùng

có thể được cố định an toàn phần dưới nó bằng hai bu lông 5/8 "x 7" ở 90 độ

lẫn nhau.Hai khớp nối như vậy tạo thành một cực hoàn chỉnh gồm ba phần như thể hiện trong Hình

2 và 3.

3.10 Kích thước của tấm đế phải theo tiêu chuẩn quản lý.

4 Dung sai

4.1 Các dung sai sau phải được duy trì:

a) Dung sai của đường kính: Không áp dụng

b) Dung sai về trọng lượng: Không áp dụng

c) Dung sai về độ dày: Không áp dụng

e) Độ thẳng: Các cọc hoàn thiện không được mất độ thẳng

hơn 1/600 chiều cao.

5. Kiểm tra

5.1.(Các) thử nghiệm sau đây phải được thực hiện đối với cực được trang bị.Tất cả các thử nghiệm sẽ được

Các báo cáo thử nghiệm được lập thành văn bản và được chứng nhận sẽ được cung cấp cho NEA.

một thử nghiệm kéo và phân tích hóa học cho lưu huỳnh và phốt pho

b.Kiểm tra độ lệch

c.Kiểm tra tập hợp vĩnh viễn

d.Kiểm tra thả

Chương 2. Đặc điểm kỹ thuật cho 11kv dòng 2-3

GSEEP / W / ICB-03 2073 / 74-03

5.2 Số lượng cực được chọn để tiến hành thử kéo và phân tích hóa học cho

lưu huỳnh và phốt pho sẽ được đưa ra dưới đây:

Kích thước lô Số lượng cực

Lên đến 500 1

501 đến 1000 2

1001 đến 2000 3

2001 đến 3000 4

3001 trở lên 5

5.3 Số lượng cọc được chọn hoặc tiến hành thử nghiệm độ võng, thử nghiệm đặt và thả cố định

thử nghiệm phải như sau:

Kích thước lô Số lượng cực

Lên đến 500 5

501 đến 1000 8

1001 đến 2000 13

2001 đến 3000 18

3001 trở lên 20

Thử nghiệm độ võng, thử nghiệm đặt cố định và thử nghiệm thả rơi phải được tiến hành trong

liên tiếp trên mỗi cực đã chọn.



Chỉ định IS Tổng chiều dài	410SP- 52 11 m				410 SP-43 10 m		410 SP-31 9 m		410 SP-13 8 m
Độ sâu trồng.m	1,8				1,8		1,5		1,5
Các phần:
Chiều dài, m Lên trên (h1)	2,7				2,4		2		1,75
Giữa (h2)	2,7				2,4		2		1,75
Dưới cùng (h3)	5,6				5.2		5		4,50
Đường kính ngoài, mm Lên trên (h1)	114,3				114,3		114,3		88,9
Giữa (h2)	139,7				139,7		139,7		114,3
Dưới cùng (h3)	165.1				165.1		165.1		139,7
Độ dày, mm
Lên trên (h1) 3,65 3,65
						3,65			3,25
Giữa (h2)		4,5		4,5		4,5			3,65
Dưới cùng (h3)		4,5		4,5		4,5			4,5
Trọng lượng gần đúng, kg		175		160		147			101
Tải trọng yếu, kgf		307		348		367			301
Ứng dụng của tải từ đỉnh của cực, m		0,6		0,6		0,3			0,3
