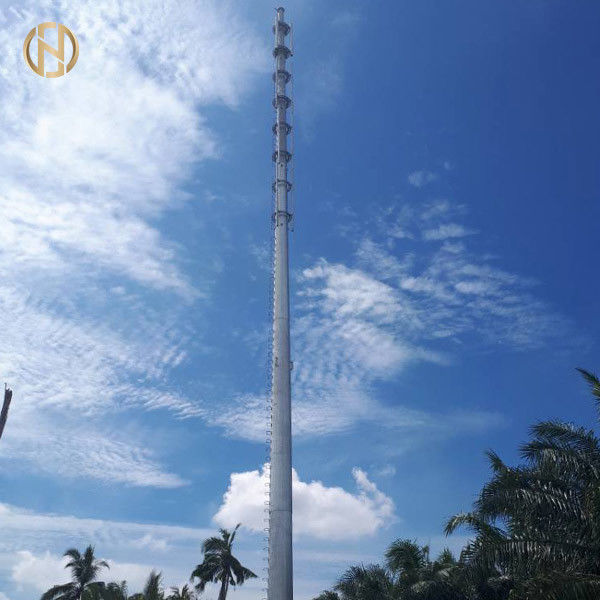

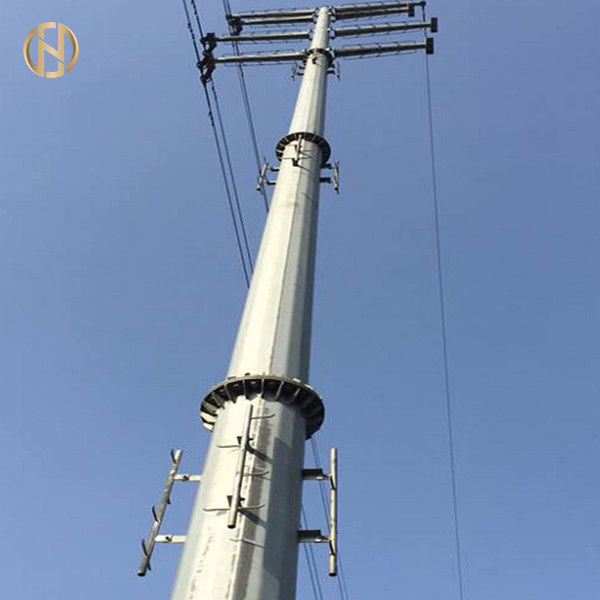

12 Sides Điện cực mạ kẽm 35m 110FT Hàn hoàn thành tốt

                                     12 mặt Cực điện điện mạ kẽm 35m 110FT Hàn hoàn thiện tốt

Mô tả Sản phẩm

Các sản phẩm ở trên là 35m, 110ft HDG mạ kẽm cực điện cho đường dây truyền tải điện 12 cạnh

• Sản phẩm được thiết kế và sản xuất theo tiêu chuẩn kết cấu
• Chỉ có công ty của chúng tôi mới có thể tuân thủ các tiêu chuẩn sản xuất toàn cầu này, giúp chúng tôi có lợi thế hơn so với các đối thủ cạnh tranh
• Sản phẩm được mạ kẽm nhúng nóng theo tiêu chuẩn ISO 1461 / ASTM A123
• Vật liệu trục cực: ASTM GR65, GR50

Để thiết kế phù hợp với phần mềm PLS, chúng tôi sẽ yêu cầu các thông số thiết kế sau:

1. Tốc độ gió hoạt động của khu vực sẽ sử dụng cực
2. Tải Antenna và chiều cao của cực
3. Tổng chiều cao của bản thân cột

Thông số sản phẩm
Cột thép mạ kẽm HDG 35m, 110ft cho Đường dây truyền tải điện 12 cạnh thị trường phía nam amercia.

Vật chất
1.) BASEPLATES
ASTM A633 Grade E Q460D hoặc bằng
Tiêu chuẩn cho các tấm thép kết cấu hợp kim thấp có độ bền cao được chuẩn hóa
YS tối thiểu 415
TS (550 - 690)
EL tối thiểu 19%
2.) CHỐT ANCHOR
ASTM A615 Lớp 75, lớp 8,8
Tiêu chuẩn cho thanh thép carbon biến dạng và trơn để gia cố bê tông
YS 520 tối thiểu
TS tối thiểu 690
EL tối thiểu 6%
3.) NÚT CHỐT ANCHOR
ASTM A563 Lớp C
Tiêu chuẩn cho các loại hạt thép carbon và hợp kim
Tải trọng bằng chứng = tối thiểu 993 N / mm2
Độ cứng: Brinell (143 - 352) / Rockwell (B78 - C38)
4.) NUÔI DƯỠNG
ASTM A276 Loại 304
Tiêu chuẩn cho Chốt thép không gỉ Austenitic
YS 207 tối thiểu
TS 518 tối thiểu
EL tối thiểu 20%
5.) VẬT LIỆU HÀN
AWS D1.1 E70XX
YS tối thiểu 400
TS tối thiểu 480

Đặc điểm kỹ thuật tham khảo các tiêu chuẩn sau


Đóng gói & Vận chuyển


Chúng tôi che các phần trên cùng và dưới cùng của cột bằng tấm lót hoặc thùng rơm để bảo vệ cột khỏi bị hư hỏng bề mặt mạ kẽm có thể xảy ra trong quá trình vận chuyển.Bao bì cũng có thể được thực hiện theo yêu cầu của khách hàng.


Kiểm tra

Bài kiểm tra loại (essais de Qualification)

• Các thử nghiệm tính năng của các cực do nhà cung cấp chịu.
• EDCL yêu cầu rằng các bài kiểm tra hiệu suất sau đây phải được thực hiện với sự có mặt của đại diện EDCL trước lần giao hàng đầu tiên.

Kiểm tra các cực (giám sát trực quan và kích thước)

• Đặc điểm kích thước: chiều cao, kích thước ở đầu trên và chân đế, độ thẳng của cực.
• Đã hoàn thành kiểm tra khía cạnh:
• hàn hoàn thành tốt: không có các vết phồng rộp và vết cắt (“colmatage et bouture”) của dây hàn.
• Mạ kẽm hoàn thiện tốt: không có thêm độ dày, kim, dòng chảy vẫn còn, nối và các đốm đen.
• Dấu hiệu và chỉ dẫn.
• Sự hiện diện của bảo vệ cơ học ở đầu và ở chân cực.
• Sự hiện diện của các thiết bị đầu cuối nối đất

Kiểm soát chất lượng lớp phủ:

Phù hợp với tiêu chuẩn ISO 1461 hoặc tương đương: Kiểm soát độ dày của lớp mạ và Kiểm tra chất lượng của kẽm (bể mạ).

Kiểm tra chất lượng thép

Một báo cáo liên quan đến chất lượng thép được thiết kế để sản xuất cột điện đã đặt hàng và phù hợp với việc kiểm soát chất lượng thép của tiêu chuẩn EN 10025 hoặc tương đương phải được cung cấp cho EDCL.

Kiểm tra chấp nhận

Các thử nghiệm chấp nhận phải được thực hiện tại nhà máy và sẽ do nhà cung cấp thực hiện.Các bài kiểm tra sẽ được xử phạt bằng các tuyên bố có chữ ký của các bộ phận hiện tại.EDCL có quyền được đại diện trong các bài kiểm tra này.

Việc lấy mẫu sẽ được thực hiện theo các quy định của tiêu chuẩn quốc tế và trên cơ sở sau:

• Mức độ kiểm soát: S2
• Điều khiển đơn giản thông thường: người ta cho rằng việc chuyển sang điều khiển giảm hoặc tăng cường sẽ được thực hiện theo các quy định của tiêu chuẩn nói trên.
• Mức chất lượng chấp nhận được (ALQ): 2.5.Việc chuyển từ điều khiển bình thường sang điều khiển giảm hoặc tăng cường sẽ được thực hiện theo tiêu chuẩn quốc tế.

Thử nghiệm chấp nhận phải bao gồm các thử nghiệm sau:

Một.giám sát trực quan và kích thước của các cực;hoàn thành kiểm tra khía cạnh trực quan

• Hoàn thành tốt quá trình hàn: không có vỉ, lấp đầy và cắt dây hàn.
• Mạ hoàn thiện tốt: không có thêm độ dày, kim, vẫn chảy, nối và các đốm đen.

B. Kiểm tra kích thước

• Đặc điểm kích thước: Chiều cao, kích thước ở đầu trên và chân đế.
• Sự hiện diện của bảo vệ cơ học ở đầu và ở chân cực.
• Kiểm soát độ dày của lớp phủ mạ kẽm.Phù hợp với các tiêu chuẩn quốc tế.


Quy trình sản xuất

Xác minh vật liệu → Cắt → Đúc hoặc uốn → Hàn dọc → Xác minh kích thước → Hàn mặt bích → Khoan lỗ → Hiệu chỉnh → Quy trình nung → Mạ, Sơn tĩnh điện hoặc Sơn → Hiệu chỉnh lại → Luồn → Đóng gói
