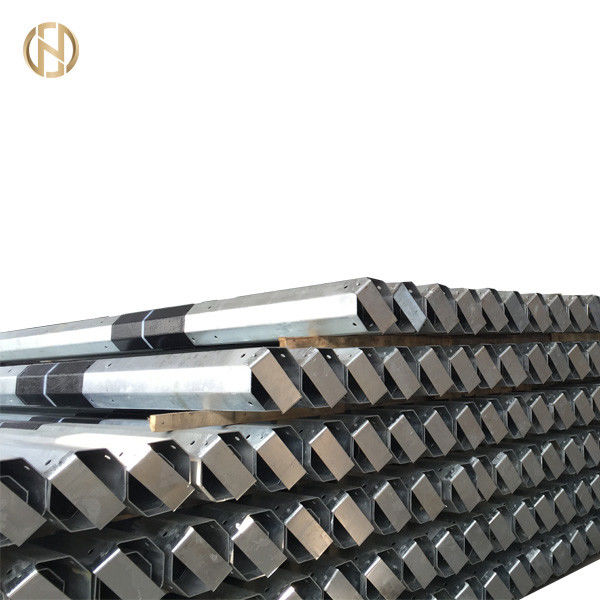

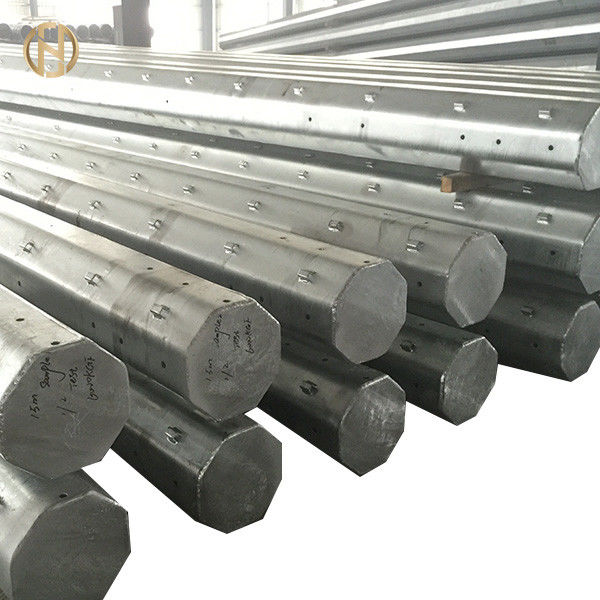

Cột thép mạ kẽm điện áp thấp 11m 10m với chứng nhận ISO 9001

1. Điều kiện khí hậu:

Những điều sau đây được áp dụng trừ khi được đề cập khác:

a. a. Maximum Ambient Temperature 50 Co Nhiệt độ môi trường tối đa 50 Co

b. b. Minimum Ambient Temperature -10 Co Nhiệt độ môi trường tối thiểu -10 Co

c. c. Design temperature 45 Co Nhiệt độ thiết kế 45 Co

d. d. Maximum daily range of air temperature 20 Co Phạm vi tối đa hàng ngày của nhiệt độ không khí 20 Co

e. e. Maximum Wind Pressure 420 n/m2 Áp lực gió tối đa 420 n / m2

f. f. Ice Thickness 10 mm. Độ dày băng 10 mm.

g. g. Snow Falls 1-4 days – 30 cm. Thác tuyết 1-4 ngày - 30 cm.

h. h. Site altitude 0-1400m ASL Độ cao công trường 0-1400m ASL

i. Tôi. Average annual rainfall 40cm during November–April Lượng mưa trung bình hàng năm 40cm trong tháng 11, tháng 4

j. j. Relative humidity in the range 30 to 60%. Độ ẩm tương đối trong khoảng 30 đến 60%.

k. k. Average number of thunder storms 15 days / year Số cơn bão sấm sét trung bình 15 ngày / năm

l. l. Prevailing wind winter average daily approximately 5-8 m/s, with gust up to 30 m/s. Gió mùa đông trung bình hàng ngày khoảng 5-8 m / s, với gió giật lên đến 30 m / s.

m. m. Summer wind average afternoon 10-13 m/s, during morning generally light and variable, gust speed up to 30 m/s. Gió mùa hè trung bình chiều 10-13 m / s, vào buổi sáng thường nhẹ và thay đổi, tốc độ gió lên tới 30 m / s.

2. Mô tả hợp đồng chung:

Các cột thép hình ống được cung cấp theo hợp đồng này sẽ được người mua sử dụng làm giá đỡ cho việc mang các dây dẫn mạng điện áp thấp, trên cao.

3. Các tiêu chuẩn áp dụng phải tuân theo các yêu cầu tối thiểu theo môi trường BS EN 10255/2004 và astma53 / a53m-2012 cho 11met, 10 cực đáp ứng

4. Không có khuyết điểm :

Poles shall be well finished, clean and free from harmful surface defects, ends of the poles shall be cut square. Các cực phải được hoàn thiện tốt, sạch sẽ và không có các khuyết tật bề mặt có hại, các đầu của các cực sẽ được cắt vuông. Poles shall be straight smooth and cylindrical. Ba Lan phải thẳng và hình trụ.

5. đóng gói và giao hàng:

Các yêu cầu đóng gói và vận chuyển phải được thực hiện như sau:

1. Các cột thép hình ống có điện áp thấp, dài 11m phải được phân chia theo bó 9 cực với sự sắp xếp 3 lớp, với 3 cực mỗi lớp và được buộc ở bốn (4)

các vị trí có khoảng cách bằng nhau với việc sử dụng dây đai thép có kích thước 30 mm x 0,8 mm (tối thiểu) và các dải gỗ cần thiết bên dưới dây đai thép.

2. Các cột thép hình ống có điện áp thấp, dài 10m phải được phân thành bó 9 cực với sự sắp xếp 3 lớp, với 3 cực mỗi lớp và được buộc ở bốn (4) vị trí có khoảng cách bằng nhau với việc sử dụng dây đai thép có kích thước 30 mm x 0,8 mm (tối thiểu) và các ngăn cách gỗ cần thiết bên dưới dây đai thép.

4. Trong trường hợp nhà cung cấp bên trong Jordan, các cực yêu cầu sẽ được giao bằng xe tải mở, nhưng trong trường hợp nhà cung cấp bên ngoài Jordan, các cực yêu cầu sẽ được giao bằng các container hàng đầu mở.

6. Những điều sau đây sẽ được kiểm tra, dựa trên các tiêu chuẩn trên:

a. a. Materials and Manufacturers Vật liệu và nhà sản xuất

b. b. Chemical Composition Thành phần hóa học

c. c. Product Analysis Phân tích sản phẩm

d. d. Mechanical Properties Tính chất cơ học

e. e. Galvanization Process Quy trình mạ điện

f. f. Product Marking Đánh dấu sản phẩm

g. g. Supplementary Requirements (Flattening test, Effective area, Yield strength, Tensile strength, Elongation %). Yêu cầu bổ sung (Kiểm tra làm phẳng, Khu vực hiệu quả, Độ bền, Độ bền kéo, Độ giãn dài%).

h. h. Deflection test. Kiểm tra độ lệch.

i. Tôi. Drop test Kiểm tra thả

j. j. Braking test Kiểm tra phanh

7.

a- Mô tả cực thép hình ống điện áp thấp (4.5, 5.5)

Các cực phải được sản xuất từ ​​ống thép mạ kẽm, tại đó ống thép mạ kẽm được sản xuất từ ​​các tấm thép kết cấu có thể hàn theo môi trường BS EN 10255/2004, cho thấy phân tích không quá 0,030% lưu huỳnh và không quá0 .035 % nhúng nóng phốt pho được yêu cầu theo tiêu chuẩn EN ISO 1461/2009, dày 50 gm / m2 hoặc micron tương đương trên một mặt.

Kích thước của tất cả các ống thép mạ kẽm sẽ được xem xét trong quá trình chế tạo trong bảng dưới đây:

Vật liệu Kích thước danh nghĩa cực 4,5:

a) Cấp tối thiểu của thép LV cực ST có độ bền kéo đối với các bồn không nhỏ hơn 400

n / mm2.

b) Thép kết cấu cho nắp trên phải được mạ kẽm nóng dày tối thiểu 2 mm, hàn xung quanh và sơn màu bạc.

c) Mạ kẽm hoàn toàn trước khi chế tạo và sơn màu bạc hai lớp EPOXY sau khi chế tạo ở tất cả các mối nối và hàn.

d) Mạ kẽm hoàn toàn sau khi chế tạo cho các cực (như là một tùy chọn).

e) Mỗi ​​cực phải được đánh dấu màu đỏ hình tròn bao gồm Dải rộng 20 mm nằm cách đáy cột 2 m.

f) Tất cả các cực (lớp mạ điện) sau khi sản xuất không được có bất kỳ khuyết tật nào trong quá trình SWAGED.

g) Cực phải chịu được độ bền kéo tối thiểu 450 (Kgf).

Vật liệu Kích thước danh nghĩa cực 5,5:

a) Cấp tối thiểu của thép LV cực ST có độ bền kéo đối với các ống không nhỏ hơn 450 n / mm2.

b) Thép kết cấu cho nắp trên phải được mạ kẽm nóng dày tối thiểu 2 mm, hàn xung quanh và sơn màu bạc.

c) Mạ kẽm hoàn toàn trước khi chế tạo và sơn màu bạc hai lớp EPOXY sau khi chế tạo ở tất cả các mối nối và hàn.

d) Mạ kẽm hoàn toàn sau khi chế tạo cho các cực (như là một tùy chọn).

e) Mỗi ​​cực phải được đánh dấu màu đỏ hình tròn bao gồm Dải rộng 20 mm nằm cách đáy cột 2 m.

f) Tất cả các cực (lớp mạ điện) sau khi sản xuất không được có bất kỳ khuyết tật nào trong quá trình SWAGED.

g) Cực phải chịu được độ bền kéo tối thiểu 500 (Kgf).

b- Mô tả cực thép hình ống điện áp thấp (11 mét).

Các cực phải được sản xuất từ ​​ống thép mạ kẽm, tại đó ống thép mạ kẽm phải được sản xuất từ ​​các tấm thép kết cấu có thể hàn theo tiêu chuẩn mạ kẽm nhúng nóng A A / A53M - 12 lớp B

8. vật liệu:

a) Lớp thép tối thiểu Các cực điện áp thấp ST có độ bền kéo đối với các ống không nhỏ hơn 500 N / mm2.

b) Thép kết cấu cho nắp trên và dưới phải được mạ kẽm nóng dày tối thiểu 2 mm, hàn xung quanh và sơn màu bạc.

c) Mạ kẽm hoàn toàn trước khi chế tạo và sơn màu bạc hai lớp EPOXY sau khi chế tạo ở tất cả các mối nối và hàn.

d) Mạ kẽm hoàn toàn sau khi chế tạo cho các cực (như là một tùy chọn).

e) Tất cả các cực (lớp mạ điện) sau khi sản xuất không được có bất kỳ khuyết tật nào trong quá trình SWAGED.

f) Tải trọng phanh (673) kgf

c- Mô tả cực thép hình ống điện áp thấp (10 mét).

Các cực phải được sản xuất từ ​​ống thép mạ kẽm, tại đó ống thép mạ kẽm phải được sản xuất từ ​​các tấm thép kết cấu có thể hàn theo tiêu chuẩn mạ kẽm nhúng nóng A A / A53M - 12 lớp B

9. vật liệu:

a) Lớp thép tối thiểu Các cực điện áp thấp ST có độ bền kéo đối với các ống không nhỏ hơn 500 N / mm2.

b) Thép kết cấu cho nắp trên và dưới phải được mạ kẽm nóng dày tối thiểu 2 mm, hàn xung quanh và sơn màu bạc.

c) Mạ kẽm hoàn toàn trước khi chế tạo và sơn màu bạc hai lớp EPOXY sau khi chế tạo ở tất cả các mối nối và hàn.

d) Mạ kẽm hoàn toàn sau khi chế tạo cho các cực (như là một tùy chọn).
