Cực truyền động bằng thép mạ kẽm hình bát giác 70FT 75FT 90FT

                            Cực thép mạ kẽm hình bát giác Cực truyền tải 70FT 75FT 90FT



Mô tả Sản phẩm

---

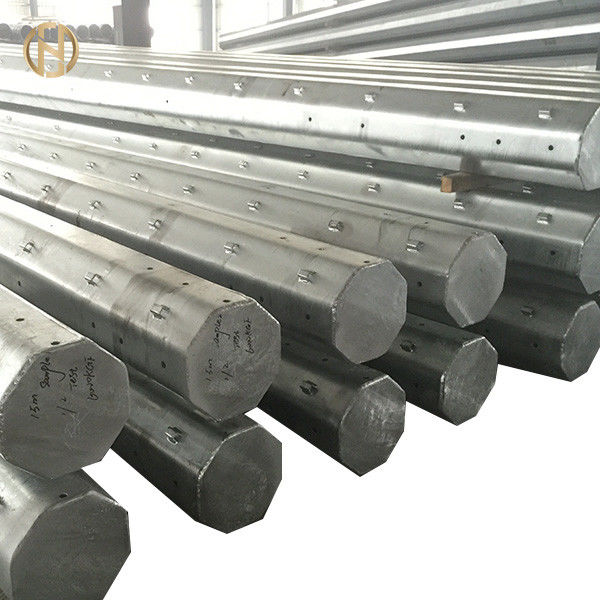

Các sản phẩm trên là Cột điện thép mạ kẽm hình bát giác 70FT 75FT 90FT

• Sản phẩm được thiết kế và sản xuất theo tiêu chuẩn kết cấu
• Chỉ công ty của chúng tôi mới có thể tuân thủ các tiêu chuẩn sản xuất toàn cầu này, giúp chúng tôi có lợi thế hơn đối thủ cạnh tranh
• Sản phẩm được mạ kẽm nhúng nóng theo tiêu chuẩn ISO 1461/ASTM A123
• Vật liệu trục cực: ASTM GR65,GR50,

Để thiết kế phù hợp với phần mềm PLS, chúng ta sẽ yêu cầu các thông số thiết kế như sau:

---

1. Tốc độ gió hoạt động của khu vực nơi cột sẽ được sử dụng
2. Tải trọng Anten và chiều cao của cột
3. Tổng chiều cao của cột

Thông số kỹ thuật sản phẩm

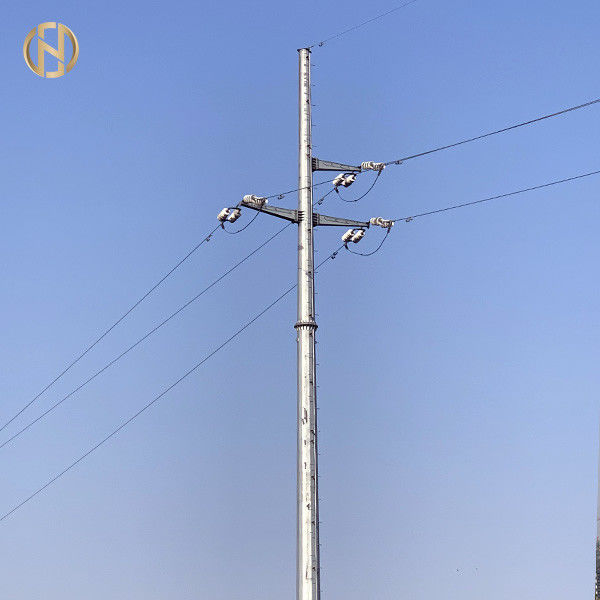

Cột thép mạ kẽm 70FT 75FT 90FT cho thị trường philippines NEA, Meralco, 69kv

Thông số kỹ thuật tham khảo các tiêu chuẩn sau



ASCE/SEI 48:	Thiết kế kết cấu cột truyền tải thép
BSEN ISO 1461 :	Mạ kẽm nhúng nóng trên các sản phẩm sắt thép chế tạo.Đặc điểm kỹ thuật và phương pháp thử nghiệm.
ASTM A123:	Tiêu chuẩn kỹ thuật mạ kẽm (mạ kẽm nóng) trên Sản phẩm Sắt thép
Tiêu chuẩn ASTM A153/A153M:	Thông số kỹ thuật tiêu chuẩn cho lớp phủ kẽm (mạ kẽm nóng) trên sắt thép Phần cứng



thiết kế

Kiểu	70FT 75FT 90FT Đường dây chuyển tiếp Cực thép mạ kẽm hình bát giác
Sử dụng phù hợp	Phân phối điện
Hình dạng (Mặt cắt ngang)	Hình ống, hình bát giác, 12 cạnh
Cấp điện	66kv, 69kv
Số phần	Một/hai/ba phần
Chiều dài (m)	70FT 75FT 90FT
Sự thành lập	Chôn trực tiếp- 1/6 chiều dài
Tải trọng làm việc	1250kgf
Tải trọng phá vỡ	1500kgf
Yếu tố an toàn	Hệ số an toàn 1,25
Vật liệu	ASTM 572 GR50 hoặc tương đương, ASTM 572 GR65 hoặc tương đương.
Sức mạnh năng suất tối thiểu	450mpa
Độ bền kéo cuối cùng tối thiểu	550mpa
Độ bền kéo tối đa
EL %	>=16%
Đường kính trên cùng (mm)	300
Đường kính đáy (mm)	850
Độ dày tối thiểu (mm)	>=6mm ,
Dung sai kích thước	+-1%
Tranh điêu khắc	Bảng tên thông qua đinh tán hoặc keo, khắc, dập nổi theo yêu cầu của khách hàng
xử lý bề mặt	Mạ kẽm nhúng nóng theo tiêu chuẩn ASTM A123
khớp cực	Chế độ chèn, Chế độ mặt bích bên trong, Chế độ khớp mặt đối mặt.
điều kiện tải
Độ lệch đường tối đa	0-2 độ
Tốc độ gió thiết kế (Gió cực đại)	72M/giây, 270KMH
Hệ số hình tròn
Độ lệch hướng tối đa (Gió cực mạnh)	10% tổng chiều dài cực
hàn	Quá trình hàn đôi bên trong và bên ngoài tạo ra một bề mặt liền mạch Tiêu chuẩn hàn: AWS (Hiệp hội hàn Hoa Kỳ) D 1.1



Đóng gói & Vận chuyển

---



Chúng tôi phủ các phần trên và dưới của cột bằng một tấm thảm hoặc kiện rơm để bảo vệ cột khỏi hư hỏng bề mặt mạ kẽm có thể xảy ra trong quá trình vận chuyển.Bao bì cũng có thể được thực hiện theo yêu cầu của khách hàng.



Đang tải thử nghiệm

• Các thử nghiệm hiệu suất của cột sẽ do nhà cung cấp chịu.
• EDCL yêu cầu các bài kiểm tra hiệu suất sau đây phải được tiến hành với sự có mặt của đại diện EDCL trước lần giao hàng đầu tiên.

Kiểm tra các cực (giám sát trực quan và kích thước)

• Đặc điểm kích thước: chiều cao, kích thước ở đầu trên và chân đế, độ thẳng của cột.
• Hoàn thành kiểm tra khía cạnh:
• hàn hoàn thiện tốt: không có vết phồng rộp và vết cắt (“colmatage et bouture”) của dây hàn.
• Mạ kẽm hoàn thiện tốt: không có độ dày thừa, kim, vết chảy, mối nối và đốm đen.
• Đánh dấu và chỉ dẫn.
• Sự hiện diện của bảo vệ cơ học ở đầu và chân cột.
• Sự hiện diện của thiết bị đầu cuối nối đất

Kiểm soát chất lượng lớp phủ:

Phù hợp với tiêu chuẩn ISO 1461 hoặc tương đương: Kiểm soát độ dày của lớp mạ kẽm và Kiểm soát chất lượng kẽm (bể mạ kẽm).



Thử nghiệm trên cột (Thử nghiệm cơ học)

Thử uốn không phá hủy (kiểm tra giới hạn đàn hồi), Là kiểm tra khả năng chịu lực của cột chịu biến dạng F tác dụng lên đỉnh của cột nhúng;F = (độ căng kéo danh định x hệ số an toàn) + hư cấu



Áp lực gió.

Phương pháp kiểm tra:

Phương pháp bao gồm tăng từ từ và đều đặn tải trọng tác dụng lên cột từ 0 đến F, đồng thời ghi nhận sự thay đổi của độ võng (độ cong của cột) tương ứng với các tải trọng sau: 25% F, 50% F, 75% F, 80 % F, 90% F và 100% F.

Sau khi kéo dài 1 mn dưới tải F, cực được xả từ từ và đều đặn cho đến khi không tải (không tải).Độ võng còn lại sẽ được ghi lại.Thử nghiệm đạt yêu cầu nếu độ võng còn lại không vượt quá 2% độ võng tương ứng với tải trọng 100% F và không xuất hiện tình trạng mất trật tự cũng như biến dạng trên cột.



Kiểm tra đột phá

Tải trọng được tác dụng lên cột đã được kiểm tra độ võng trong cùng điều kiện như quy định, tuy nhiên quá trình tải trọng được thực hiện liên tục và không ngừng cho đến khi xảy ra gãy cột.

Giá trị của tải trọng dẫn đến gãy cột sẽ được ghi lại.Ứng suất đứt phải bằng hoặc lớn hơn F



Kiểm soát chất lượng thép

Một báo cáo liên quan đến chất lượng thép dùng để sản xuất các cột đã đặt hàng và phù hợp với việc kiểm soát chất lượng thép theo tiêu chuẩn EN 10025 hoặc tương đương phải được cung cấp cho EDCL.



nghiệm thu

Các thử nghiệm chấp nhận sẽ được thực hiện tại nhà máy và sẽ do nhà cung cấp chịu.Các bài kiểm tra sẽ được xử phạt bằng các tuyên bố có chữ ký của các bộ phận hiện tại.EDCL bảo lưu quyền được đại diện trong các thử nghiệm này.

Việc lấy mẫu sẽ được thực hiện theo các quy định của tiêu chuẩn quốc tế và trên cơ sở sau:

• Mức độ kiểm soát: S2
• Điều khiển đơn thông thường: giả định rằng việc chuyển sang điều khiển giảm hoặc tăng cường sẽ được thực hiện theo các quy định của tiêu chuẩn nêu trên.
• Mức chất lượng chấp nhận được (ALQ): 2.5.Việc chuyển từ kiểm soát bình thường sang kiểm soát giảm hoặc tăng cường sẽ được thực hiện theo tiêu chuẩn quốc tế

Các thử nghiệm nghiệm thu phải bao gồm các thử nghiệm sau:

MỘT.giám sát trực quan và kích thước của cực;hoàn thành kiểm tra khía cạnh trực quan

• Hàn hoàn thiện tốt: không có vết phồng rộp, trám và cắt dây hàn.
• Mạ điện hoàn thiện tốt: không có độ dày thừa, kim, vết chảy, mối nối và đốm đen.

B. kiểm tra kích thước

• Đặc điểm kích thước: Chiều cao, kích thước ở đầu trên và đế.
• Sự hiện diện của bảo vệ cơ học ở đầu và chân cột.
• Kiểm soát độ dày của lớp mạ kẽm.Theo tiêu chuẩn quốc tế.

Quy trình sản xuất

---

Xác minh vật liệu → Cắt → Đúc hoặc uốn → Hàn dọc → Xác minh kích thước → Hàn mặt bích → Khoan lỗ → Hiệu chuẩn → Quá trình mài nhẵn → Mạ kẽm, sơn tĩnh điện hoặc sơn → Hiệu chuẩn lại → Cắt ren → Đóng gói



Câu hỏi thường gặp

---

Q1.Làm thế nào tôi có thể nhận được một mức giá của cực cần thiết?

Trả lời: 1. Vui lòng cung cấp các kích thước chính xác như chiều cao, loại và độ dày của vật liệu trục cực, đường kính trên và dưới.Sau đó chúng tôi có thể cung cấp cho bạn một báo giá chính xác dựa trên thông số kỹ thuật của bạn. 2. Bạn có thể gửi cho chúng tôi bản vẽ chi tiết và lắp ráp;sau đó chúng tôi có thể cung cấp cho bạn một báo giá chính xác dựa trên bản vẽ.

Q2.Tôi là một người bán buôn nhỏ;bạn có chấp nhận một đơn đặt hàng nhỏ?

A: Không có vấn đề gì nếu bạn là một nhà bán buôn nhỏ;chúng tôi chấp nhận đơn đặt hàng với số lượng khác nhau.

Q3.Tôi là người thiết kế;Bạn có thể giúp tôi sản xuất mẫu mà chúng tôi đã thiết kế không?

A: Nhiệm vụ của chúng tôi là giúp khách hàng thành công.Chúng tôi rất vui được giúp bạn giải quyết mọi vấn đề mà bạn có thể gặp phải.

Q4: Chúng tôi muốn trở thành đại lý của bạn cho khu vực của chúng tôi.Làm thế nào để tôi áp dụng cho điều này?

A: Vui lòng gửi đề xuất và hồ sơ công ty của bạn.

Q5.Hãy cho tôi biết về công ty của bạn?

Chúng tôi là nhà sản xuất và xuất khẩu các loại cột thép bao gồm cột điện, cột đèn đường, cột viễn thông và các sản phẩm làm từ thép khác từ năm 2000. Sản phẩm của chúng tôi đã được xuất khẩu sang nhiều khu vực trên thế giới.

Q6.Bạn có một số chính sách đặc biệt cho các công ty có thương hiệu không?

Trả lời: Có, chúng tôi có một số hỗ trợ đặc biệt cho công ty có thương hiệu riêng nhưng cũng nằm trong danh sách khách hàng VIP của chúng tôi.Vui lòng gửi cho chúng tôi bản sao dữ liệu bán hàng của bạn để chúng tôi có thể phân tích hướng hành động tốt nhất nhằm hỗ trợ bạn cho các sản phẩm của bạn trong thị trường của bạn.

Q7.Bạn có cung cấp dịch vụ Door to Door không?Bởi vì tôi không biết làm thế nào để đối phó với thủ tục hải quan.

Trả lời: Chúng tôi cung cấp dịch vụ Door to Door để giúp bạn giảm thời gian và chi phí vận chuyển.Điều này là do chúng tôi có chiết khấu thêm với các công ty vận chuyển do chúng tôi đã thực hiện nhiều chuyến hàng trong quá khứ.Điều này lần lượt sẽ giúp bạn tiết kiệm rất nhiều thời gian và tiền bạc.



Chào mừng đến với nhà máy của chúng tôi!
