| Brand Name: | FUTAO |
| Model Number: | FTGG - 0 38 917 |
| MOQ: | 2 mảnh |
| giá bán: | $100 - $400 |
| Delivery Time: | 15 - 30 ngày làm việc |
| Payment Terms: | L/C, T/T. |

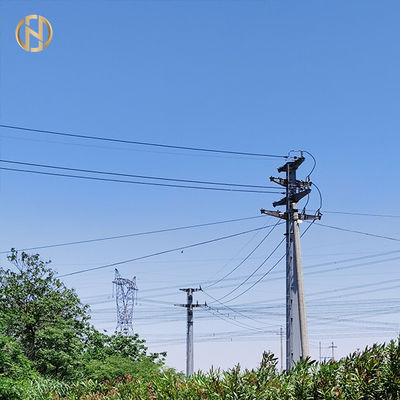

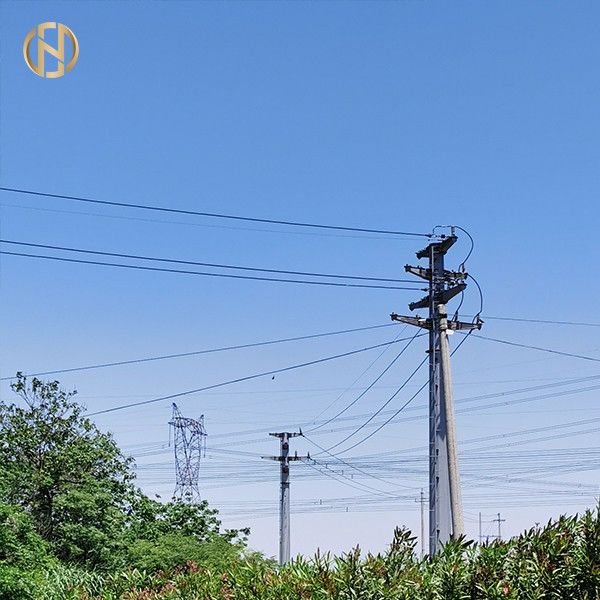

Cực mạch kép 138KV 30-60 độ với tấm đế và bu lông neo M48
| Phù hợp cho | Phụ kiện điện |
| Hình dạng | Đa kim tự tháp, Columniform, đa giác hoặc hình nón |
| Vật chất |
Thông thường Q345B / A572, cường độ năng suất tối thiểu> = 345n / mm2 Q235B / A36, cường độ năng suất tối thiểu> = 235n / mm2 Cũng như thép cuộn cán nóng từ Q460, ASTM573 GR65, GR50, SS400, SS490, đến ST52- |
| Hệ số an toàn |
Hệ số an toàn để dẫn rượu: 8 Hệ số an toàn cho rượu hạ thổ: 8 |
| Tải trọng thiết kế tính bằng Kg | 300 ~ 1000 Kg áp dụng cho 50cm từ cực đến |
| Điểm | Tên bảng màu thông qua sông hoặc keo, khắc, dập nổi theo yêu cầu của khách hàng |
| Xử lý bề mặt | Mạ kẽm nhúng nóng Theo tiêu chuẩn ASTM A123, điện polyester màu hoặc bất kỳ tiêu chuẩn nào khác theo yêu cầu của khách hàng. |
| Phần Ba Lan | Chế độ chèn, chế độ mặt bích bên trong, chế độ khớp mặt đối mặt. |
| Thiết kế của cực | Chống động đất cấp 8 |
| Tốc độ gió | 160 km / giờ.30 m / s |
| Độ dài của mỗi phần | Trong vòng 14m một lần hình thành mà không có khớp trượt |
Mô tả Sản phẩm
Được thiết kế cho đường dây dẫn trên không 132,138, 69kv 110KV.Có thể thiết kế cọc tiêu với kích thước tùy chỉnh nếu khách hàng yêu cầu.Các kỹ sư nội bộ của chúng tôi luôn sẵn sàng trợ giúp.Vui lòng liên hệ với bộ phận chăm sóc khách hàng nếu bạn có bất kỳ thắc mắc nào.
Chi tiết cụ thể
| CÔNG CỤ THÉP | UNITE | CÁC GIÁ TRỊ ĐƯỢC ĐẢM BẢO | |||||
| LOẠI CỰC KỲ | Thẳng | Góc | Ngõ cụt | ||||
| Số lượng | pce | 24 | 14 | 6 | |||
| nhà chế tạo | CÔNG TY TNHH ĐƠN VỊ KẾT CẤU KIM LOẠI YIXING FUTAO | CÔNG TY TNHH ĐƠN VỊ KẾT CẤU KIM LOẠI YIXING FUTAO | CÔNG TY TNHH ĐƠN VỊ KẾT CẤU KIM LOẠI YIXING FUTAO | ||||
| Vị trí sản xuất | TRUNG QUỐC, JIANGSU, YIXING CITY | TRUNG QUỐC, JIANGSU, YIXING CITY | TRUNG QUỐC, JIANGSU, YIXING CITY | ||||
| Tiêu chuẩn | - | NFEN10025 / GB / T 700 | NFEN10025 / GB / T 700 | NFEN10025 / GB / T 700 | NFEN10025 / GB / T 700 | NFEN10025 / GB / T 700 | NFEN10025 / GB / T 700 |
| Chất lượng thép | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | |
| Tiêu chuẩn mạ kẽm nóng | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | |
| Dimensionnement mécanique des ligues | |||||||
| Số lượng mạch | 1 | 1 | 1 | 1 | 1 | 1 | |
| Loại bộ cách ly | HUYỀN PHÙ | HUYỀN PHÙ | MỎ NEO | MỎ NEO | MỎ NEO | MỎ NEO | |
| Góc | º | 0 | 0 | 45 | 45 | 90 | 90 |
| Nhịp tiêu chuẩn | m | 200 | 200 | 200 | 200 | 200 | 200 |
| Nhịp gió | m | 220 | 220 | 220 | 220 | 220 | 220 |
| Khoảng trọng lượng | m | 250 | 250 | 250 | 250 | 250 | 250 |
| Dây dẫn chảy xệ ở 85 ° C | m | ||||||
| Hình cánh tay chéo | Tam giác | Tam giác | drapeau | drapeau | drapeau | drapeau | |
| Chiều cao của cánh tay chéo thấp nhất | m | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| Khoảng cách thẳng đứng tối thiểu giữa dây dẫn và cực | m | 1.1 | 1.1 | 2 | 2 | 2 | 2 |
| Khoảng cách dọc giữa dây dẫn cao nhất và dây nối đất | m | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 |
| Áp suất gió ở nhiệt độ trung bình (25 ° C) | daN / m2 | 58 | 58 | 58 | 58 | 58 | 58 |
| Hệ số khí động học cực | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | |
| Hệ số khí động học của dây dẫn | 1 | 1 | 1 | 1 | 1 | 1 | |
| Hệ số an toàn | 2 | 2 | 2 | 2 | 2 | 2 | |
| Vật chất | Tấm kim loại gấp lại | Tấm kim loại gấp lại | Tấm kim loại gấp lại | Tấm kim loại gấp lại | Tấm kim loại gấp lại | Tấm kim loại gấp lại | |
| Mặt cắt ngang | Bát phân | Bát phân | Bát phân | Bát phân | Bát phân | Bát phân | |
| Chiều cao từ mặt đất | m | 20 | 20 | 22 | 22 | 22 | 22 |
| Đường kính bên ngoài hàng đầu | mm | 240 | 240 | 270 | 270 | 300 | 300 |
| Đường kính đáy bên ngoài | mm | 510 | 510 | 920 | 920 | 1200 | 1200 |
| Số phần | mm | 2 | 2 | 3 | 3 | 3 | 3 |
| Độ dày (trên / dưới) | mm | 4/6 | 4/6 | 6/8/10 | 6/8/10 | 6/10/10 | 6/10/10 |
| Tổng khối lượng | Kilôgam | 1150 | 1268 | 3300 | 3560 | 4670 | 4980 |
| Độ sâu của nền móng | m | 2,6 | 2,6 | 2 | 2 | 2 | 2 |
Chi tiết bổ sung
Mã thiết kế: Tiêu chuẩn Mỹ ASCE / SEI 48-11
Phần mềm thiết kế: Phần mềm PLS-POLES
Phạm vi xuất khẩu: Châu Á - Thái Bình Dương, Trung & Nam Mỹ, Châu Âu, Trung Đông, Châu Phi
Kiểm tra: Kiểm tra tải có thể được tiến hành tại chỗ nếu được yêu cầu
Quy trình sản xuất
Xác minh vật liệu → Cắt → Đúc hoặc uốn → Hàn dọc → Xác minh kích thước → Hàn mặt bích → Khoan lỗ → Hiệu chỉnh → Quy trình nung → Mạ, Sơn tĩnh điện hoặc Sơn → Hiệu chuẩn lại → Luồn → Đóng gói
Thông tin chi tiết sản phẩm
Thử nghiệm
