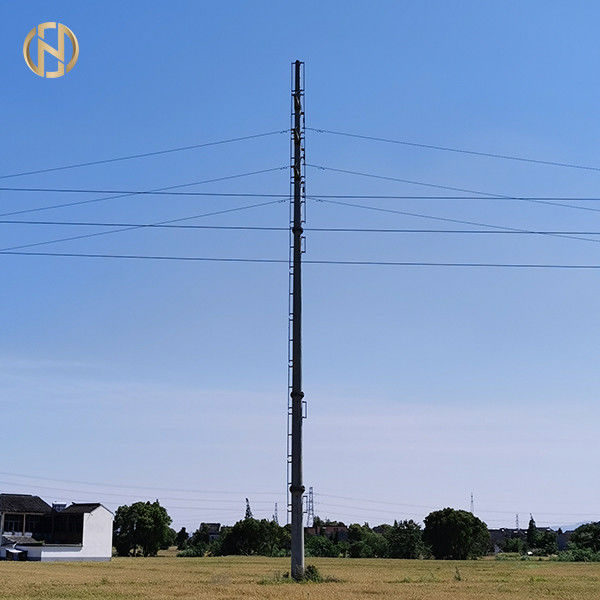

Cực thép điện 40Ft Đa giác bằng cắt Laser CNC
Cắt vật liệu thô đáp ứng tất cả các tiêu chuẩn yêu cầu thành các chiều dài và chiều rộng khác nhau.Cắt laser CNC được sử dụng để định hướng vật liệu hoặc chùm tia laser được tạo ra.Một tia laser thương mại điển hình để cắt vật liệu sẽ bao gồm một hệ thống điều khiển chuyển động để tuân theo mã CNC hoặc mã G của mẫu được cắt trên vật liệu.Chùm tia laze hội tụ được hướng vào vật liệu, sau đó nóng chảy, đốt cháy, bốc hơi hoặc bị thổi bay bởi một tia khí, để lại một cạnh với bề mặt hoàn thiện chất lượng cao.
Tạo hình tấm thép đã cắt thành hình dạng (hình tròn hoặc hình đa giác hoặc hình dạng khác) theo quy định trong bản vẽ.Sáng chế này đề cập đến các thiết bị tạo hình và đặc biệt hơn là các thiết bị hoặc máy móc để uốn các đoạn hoặc dải kim loại được cán dọc theo chiều dọc thành các hình dạng cong mong muốn.
Mô tả Sản phẩm
Cột điện của chúng tôi được thiết kế đặc biệt cho cột điện 69kv 60ft 65ft 70ft 75ft 80ft Cột điện tiện ích cột điện cho thị trường phiippines NGCP Khách hàng Chúng tôi đã cung cấp thành công sản phẩm của mình cho khách hàng hài lòng trên toàn thế giới bao gồm Đông Nam Á, Trung Đông và Châu Âu.Ngoài ra, chúng tôi có thể sản xuất nhiều loại cực khác nhau tùy thuộc vào cách sử dụng của nó như cột treo, cột căng và cực đầu cuối / góc chết.
Các chi tiết cụ thể
|
tên sản phẩm
|
69kv 60ft 65ft 70ft 75ft 80ft Cột điện cực điện tiện ích cột điện cực treo cho thị trường Phiippines |
|
Loại hình
|
Cực treo, Cực căng, Cực góc, Cực kết thúc |
|
Chiều cao
|
2m - 50m |
|
Độ dày
|
4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm 11mm, 12mm |
|
Hình dạng
|
Đa giác hoặc hình nón |
|
Xử lý bề mặt
|
Mạ kẽm nhúng nóng theo tiêu chuẩn ASTM A123 hoặc bất kỳ tiêu chuẩn nào khác theo yêu cầu của khách hàng |
|
Màu sắc
|
Bất kỳ, Theo yêu cầu của khách hàng |
|
Mặt đất gắn kết
|
Neo Bolt |
|
Vôn
|
69kv |
|
Vật chất
|
Q235, Q345, Q420, Q460, Gr 50, Gr65 ASTM 572 GR633, Q460C |
|
Hàn
|
Hàn tuân theo tiêu chuẩn AWS D1.1
CO2phương pháp tự động hàn hoặc hồ quang chìm
Không để lại sẹo, miệng núi lửa, mảnh vỡ, biến dạng, khuyết tật dưới bất kỳ hình thức nào do lỗi hàn
Phương pháp hàn bên trong và bên ngoài độc đáo cho phép bề mặt mịn hơn
Các yêu cầu hàn bổ sung có thể được thực hiện theo yêu cầu của khách hàng
|
|
Kỳ vọng cuộc sống
|
Hơn 25 năm tùy thuộc vào các yếu tố môi trường khác nhau |
|
Bằng cấp
|
ISO9001-2015, Xếp hạng tín dụng AAA |
|
Sức cản của gió
|
160 km / giờ |
|
Chống động đất
|
Chống động đất cấp 8 |
KIỂM TRA KÍCH THƯỚC
| Đường kính trên (mm): |
252/252/254/254 (AVE = 253) |
248 - 260 |
Thông qua |
| Đường kính mông (mm): |
464/464/453/454 (AVE = 458,75) |
448 - 468 |
| Độ dày của tường (mm): |
TS: 4,25 / 4,22 / 4,28 / 4,22 (AVE = 4,24) |
3,86 - 4,36 |
| BS: 4,15 / 4,12 / 4,18 / 4,2 (AVE = 4,16) |
| Độ dày lớp phủ mạ kẽm (micron): |
TS: 111, 101, 106, 95, 99, 105, 91, 122, 109, 103, (AVE = 103,75) |
=> 85 PHÚT. |
| BS: 126, 89, 74, 123, 94, 92, 96, 98, 103, 89, (AVE = 99) |
| Tổng chiều dài lắp ráp: |
21300 |
21286 - 21394 |
TẢI KIỂM TRA
| Sức mạnh năng suất, MPa |
740 |
450 phút |
Thông qua |
| Độ bền kéo, MPa |
800 |
550 phút |
| Độ giãn dài,% |
20 |
15 phút |
| |
|
|
|
|
|
|
|
|
| C2.Thử nghiệm hóa học |
|
|
Đo lường |
Tiêu chuẩn |
Nhận xét |
| Carbon (C),% |
0,062 / 0,061 / 0,059 (AVE = 0,061) |
Tối đa 0,23 |
Thông qua |
| Mangan (Mn),% |
1,39 / 1,38 / 1,4 (AVE = 1,39) |
0,5 - 1,65 |
| Phốt pho (P),% |
0,014 / 0,013 / 0,014 (AVE = 0,014) |
Tối đa 0,04 |
| Lưu huỳnh (S),% |
0,0047 / 0,0047 / 0,0047 (AVE = 0,005) |
Tối đa 0,05 |
| Silicon (Si),% |
0,152 / 0,148 / 0,151 (AVE = 0,151) |
0,04 - 0,06 / 0,12 - 0,25 |
| Đồng (Cu),% |
0,211 / 0,212 / 0,209 (AVE = 0,211) |
0,20 phút |
| Niken (Ni),% |
0,66 / 0,52 / 0,6 (AVE = 0,594) |
- |
| Chromium (Cr),% |
0,031 / 0,031 / 0,031 (AVE = 0,031) |
- |
| Niobi (Nb),% |
0,05 / 0,049 / 0,052 (AVE = 0,051) |
- |
| Nhôm (Al),% |
0,036 / 0,036 / 0,036 (AVE = 0,036) |
- |
| Columbium (Co),% |
0,004 / 0,0034 / 0,0034 (AVE = 0,004) |
- |
| Vanadi (V),% |
0,0034 / 0,0029 / 0,0035 (AVE = 0,004) |
- |
| Titan (Ti),% |
0,023 / 0,023 / 0,023 (AVE = 0,023) |
- |
Chi tiết bổ sung
Mã thiết kế: Tiêu chuẩn Mỹ ASCE / SEI 48-11
Phần mềm thiết kế: PLS-POLES
Thị trường xuất khẩu: Châu Á - Thái Bình Dương, Trung & Nam Mỹ, Châu Âu, Trung Đông, Châu Phi
Quy trình kiểm tra: Kiểm tra tải có thể được tiến hành tại nhà máy nếu được yêu cầu
Quy trình sản xuất
Xác minh vật liệu → Cắt → Đúc hoặc uốn → Hàn dọc → Kiểm tra kích thước → Hàn mặt bích → Khoan lỗ → Hiệu chỉnh → Quy trình nung → Mạ, Sơn tĩnh điện hoặc Sơn → Hiệu chỉnh lại → Luồn → Đóng gói
Thông tin chi tiết sản phẩm
Thử nghiệm
Đóng gói & Vận chuyển
Chúng tôi che các phần trên cùng và dưới cùng của cột bằng tấm lót hoặc thùng rơm để bảo vệ cột khỏi bị hư hỏng bề mặt mạ kẽm có thể xảy ra trong quá trình vận chuyển.Bao bì cũng có thể được thực hiện theo yêu cầu của khách hàng.
