Cực truyền tải điện hình ống thép

                                   Quá trình cực truyền tải điện hình ống thép với hàn phục kích

Mô tả Sản phẩm

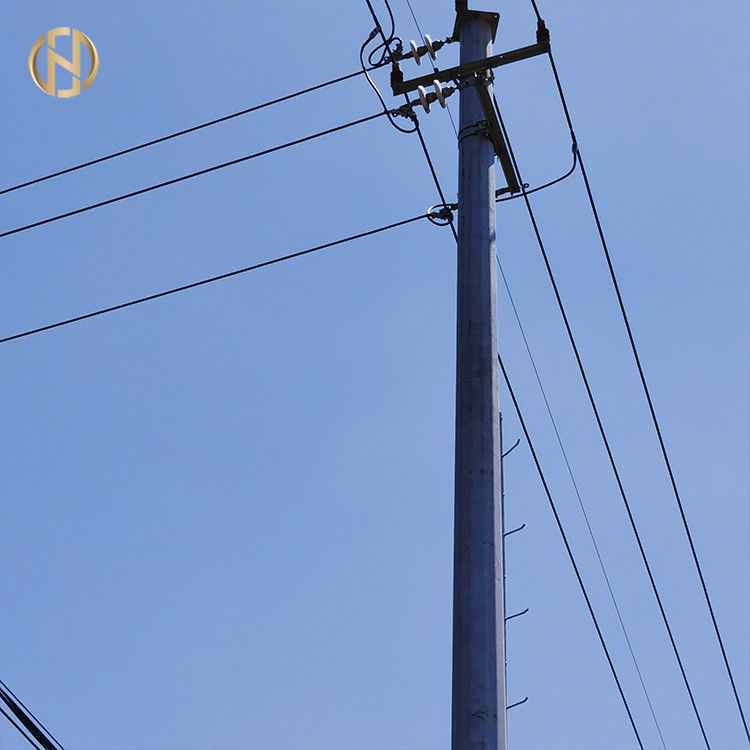

Các sản phẩm trên là Cột thép hình ống 220KV cho Đường dây tải điện, cột điện 230kv, tiêu chuẩn EN.
Để thiết kế phù hợp với phần mềm PLS, chúng ta sẽ yêu cầu các thông số thiết kế như sau:

1. Tốc độ gió hoạt động của khu vực nơi cột sẽ được sử dụng
2. Tải trọng Anten và chiều cao của cột
3. Tổng chiều cao của cột

Thông số kỹ thuật sản phẩm

3.2.dung sai

• Đường kính ngoài trung bình, được đo ở mức khớp trượt: ±1 % với tối thiểu ±2 mm
• Hình bầu dục: tỷ lệ phần trăm kích thước được ghi nhận cho hai phép đo được thực hiện giữa hai đường kính vuông góc ở mức khớp trượt : nhỏ hơn 3 % [(Dmaxi-Dmini)/Dmaxi < 3 %]
• Chiều dài của các phần tử cực: - 25 mm / +75 mm
• Độ thẳng của thành viên: dưới 0,2 % chiều dài thành viên 1 mét (2 mm trên mét)
• Xoắn: ít hơn 1,5 độ trên 3 mét chiều dài thành viên
• Vị trí của các lỗ: ± 1 % trên chiều dài được chỉ định trên bản vẽ phê duyệt của chúng tôi

3.3 mạ kẽm

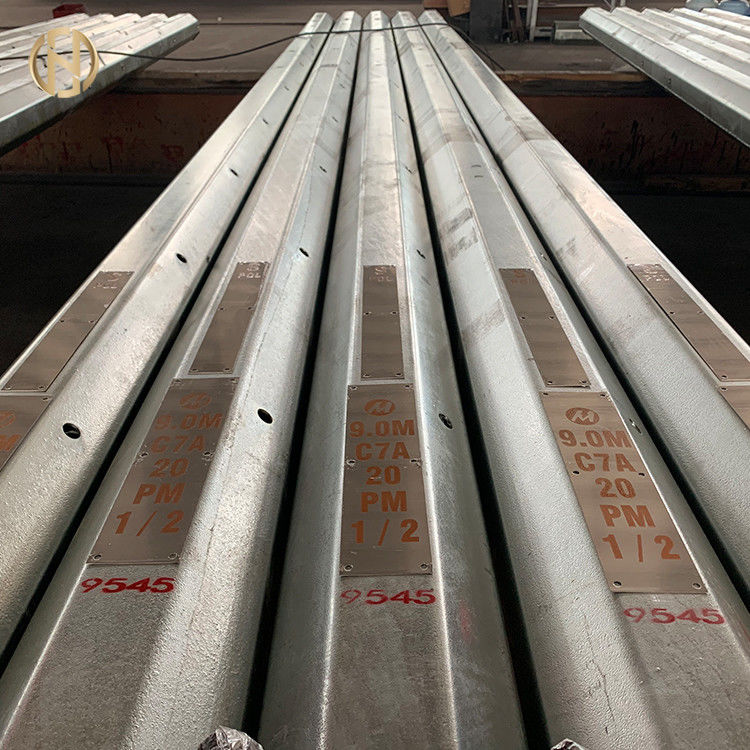

Sau khi hoàn thành việc chế tạo, Cột thép sẽ được mạ kẽm nhúng nóng.Không được phép nhúng hai lần.

Tất cả các vật liệu, ngoại trừ bu lông, đinh vít, đai ốc, phải được mạ kẽm theo tiêu chuẩn NF EN ISO 1461.

Tất cả các cấu kiện rỗng phải được mạ kẽm cả mặt trong và mặt ngoài.Các đai ốc phải được nối lại sau khi mạ kẽm và sau đó phải được bảo vệ thích hợp khỏi rỉ sét bằng dầu mỡ.

4. Mô tả:

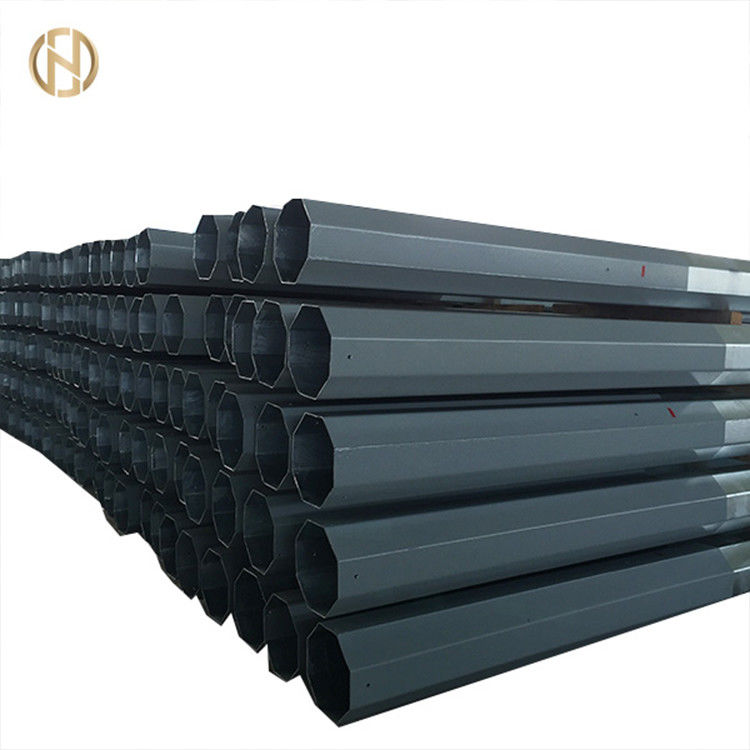

CỰC THÉP mạ kẽm, côn đều, mặt cắt đa giác đều 12 cạnh.Chiều dài tối đa của một phần là 12 mét.

Mỗi mặt phải bằng phẳng, không có nẹp gia cường ngoại trừ tại các điểm tải.

Cột thép được thiết kế cho các kết nối được trang bị trượt dạng ống lồng.

Cột được thiết kế với số lượng khớp tối thiểu (một hoặc hai khớp trên mỗi cột).Mối nối cực phải là loại ống lồng, không được sử dụng hàn hoặc bắt vít.

Chiều dài khớp trượt không được nhỏ hơn 1,5 lần đường kính trong chính của phần tử trên.

Một nắp cột bằng kim loại có thể tháo rời phải được lắp trên đỉnh của cột.

Các thanh ngang được gắn ở cùng một mức trên các mặt đối diện của cột phải đối xứng qua đường tâm của cột và phải sao cho mỗi thanh ngang có thể được lắp đặt độc lập.

Các thanh ngang phải được kết nối với cột bằng các chốt, bu lông và đai ốc.Các thanh ngang phải thẳng và có mặt cắt đa giác đều 6 (tám) cạnh được làm thon đều

Tất cả các cực phải được trang bị một điểm tiếp đất ở vị trí cách mặt đất khoảng 50 cm.

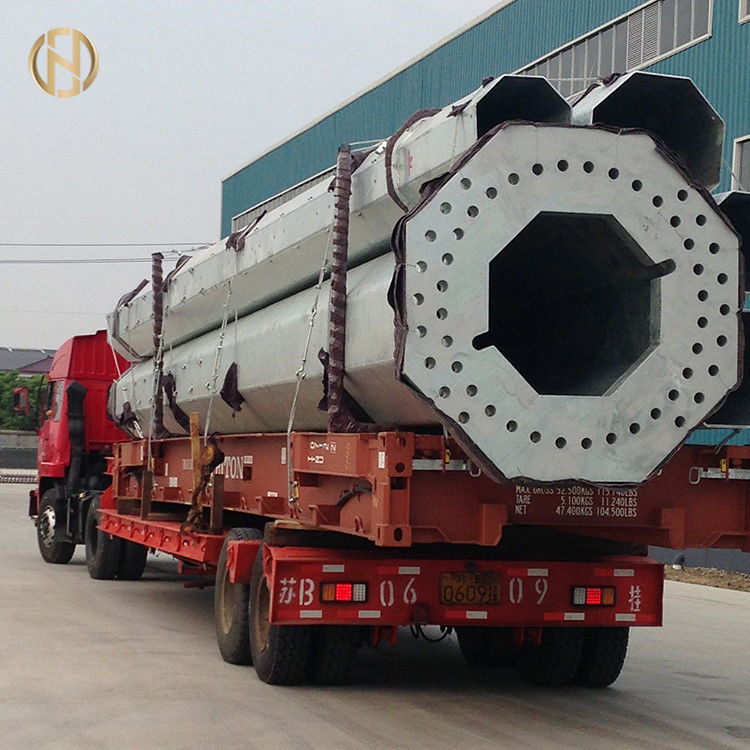

Đóng gói & Vận chuyển

Chúng tôi phủ các phần trên và dưới của cột bằng một tấm thảm hoặc kiện rơm để bảo vệ cột khỏi hư hỏng bề mặt mạ kẽm có thể xảy ra trong quá trình vận chuyển.Bao bì cũng có thể được thực hiện theo yêu cầu của khách hàng.

Quy trình sản xuất

Xác minh vật liệu → Cắt → Đúc hoặc uốn → Hàn dọc → Xác minh kích thước → Hàn mặt bích → Khoan lỗ → Hiệu chuẩn → Quá trình mài nhẵn → Mạ kẽm, sơn tĩnh điện hoặc sơn → Hiệu chuẩn lại → Cắt ren → Đóng gói


Câu hỏi thường gặp

dịch vụ của chúng tôi

1. Chúng tôi sẽ trả lời tất cả các câu hỏi của bạn trong 24 giờ làm việc.
2. Đội ngũ nhân viên giàu kinh nghiệm sẽ trả lời tất cả các câu hỏi của bạn bằng tiếng Anh lưu loát.
3. Thiết kế tùy chỉnh có sẵn.UEM & UBM được chào đón.

Chào mừng đến với nhà máy của chúng tôi!
