| Brand Name: | FUTAO |
| Model Number: | Q,QP |
| MOQ: | 1 mảnh |
| giá bán: | $0.5 - $3 |
| Delivery Time: | 10 ngày làm việc |
| Payment Terms: | L/C, T/T. |

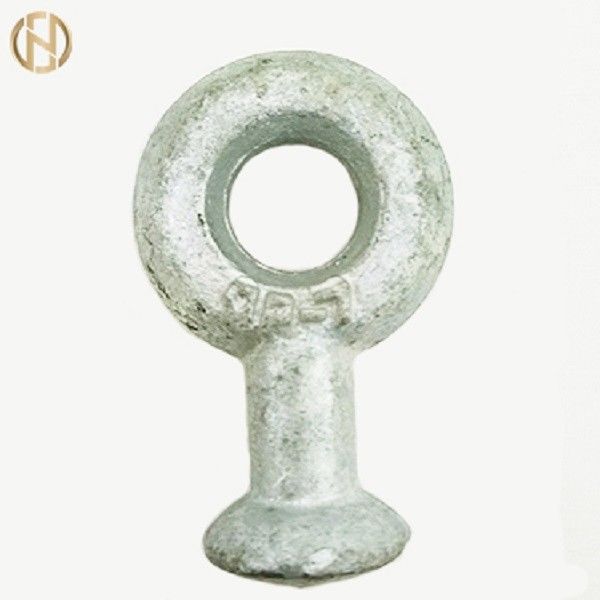

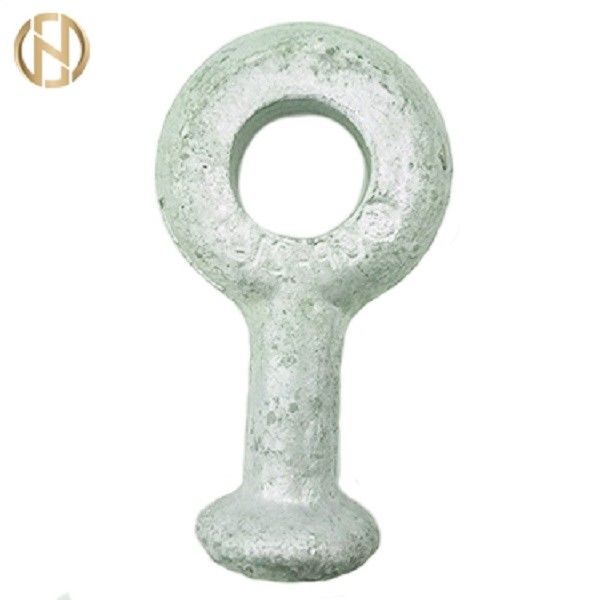

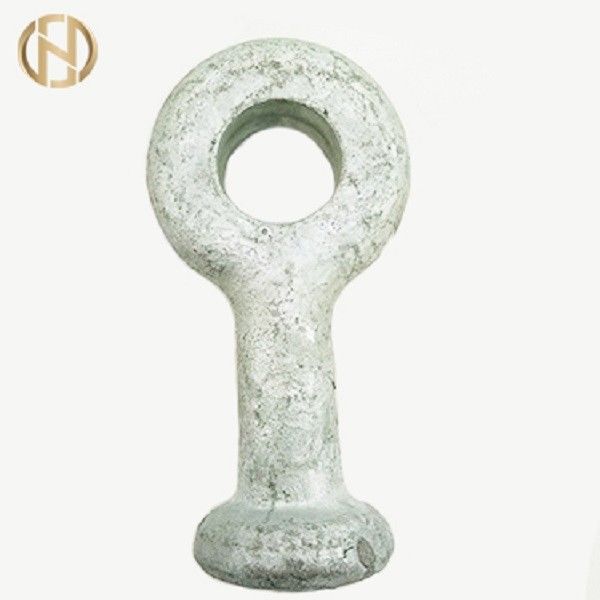

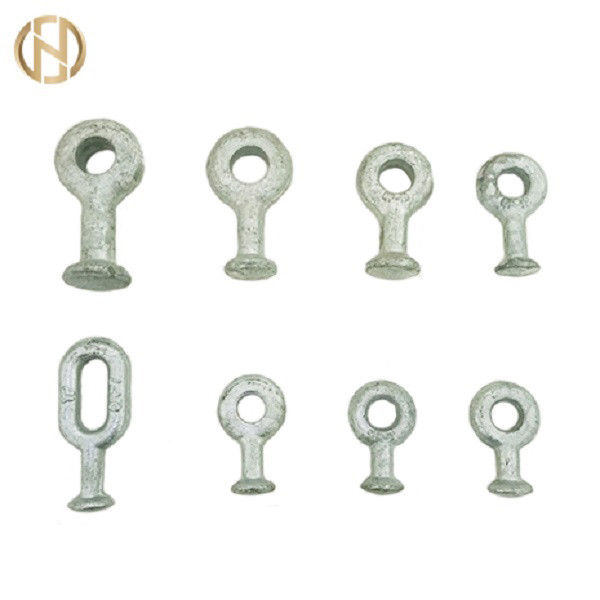

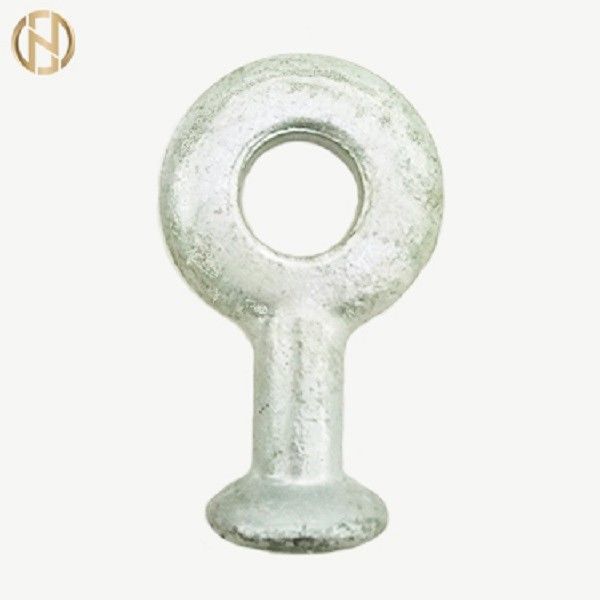

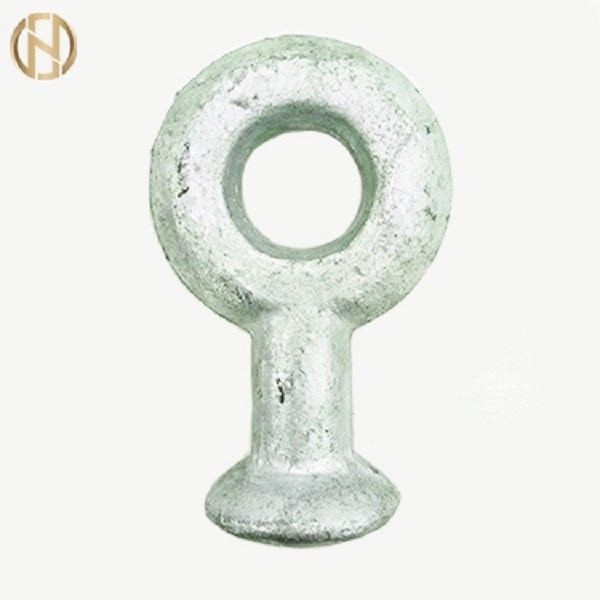

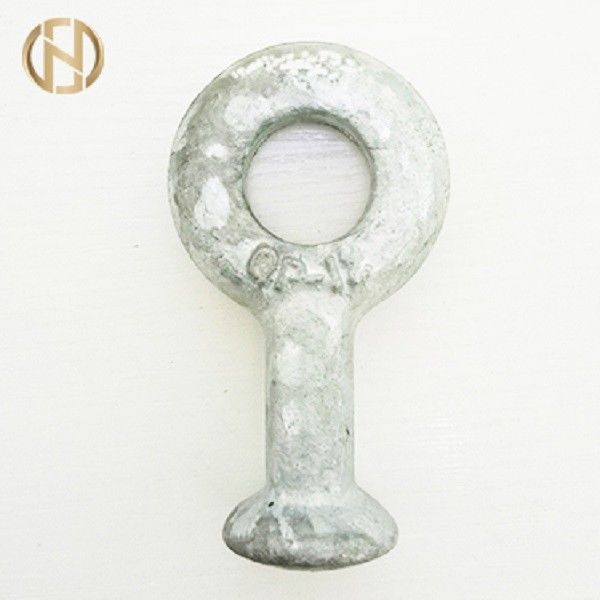

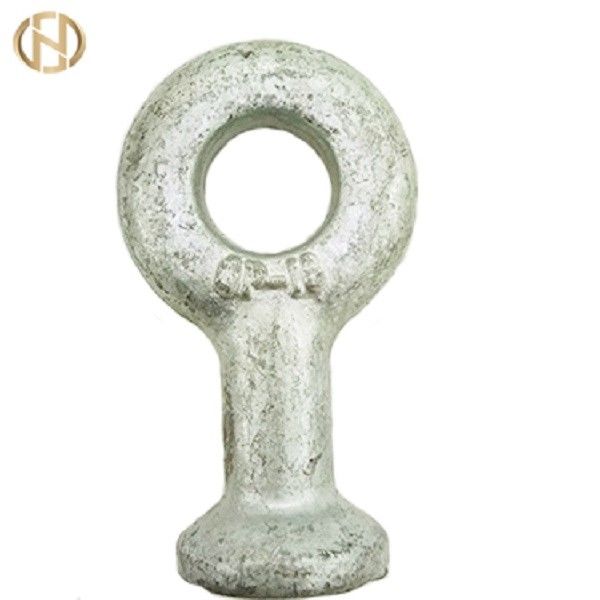

Vòng treo đầu Q QP cho dây cáp trên không lắp phụ kiện Ploe
QP, QH & Q type ball head shackle are used for connections with the socket on steel nut subjected to the top section of ball & socket-shaped suspension insulator, avoiding the stress concentration for point contact generated by the connective point. Cùm đầu bóng loại QP, QH & Q được sử dụng cho các kết nối với ổ cắm trên đai ốc bằng thép chịu phần trên của chất cách điện treo bóng & ổ cắm, tránh sự tập trung ứng suất cho điểm tiếp xúc được tạo bởi điểm liên kết. According to different usage conditions, ball head shackles are composed of ring interface type & bolt flat interface. Theo các điều kiện sử dụng khác nhau, cùm đầu bóng bao gồm loại giao diện vòng & bu lông giao diện phẳng.
Cùm đầu bóng loại QP, QH & Q
| Loại lưới quốc gia | Số 85 Loại tiêu chuẩn | Kích thước của khớp nối | Kích thước (mm) | Tải trọng thất bại danh nghĩa (kn) | ||||
| B | D1 | D | Φ | H | ||||
| Q-7 | 16 | 16 | 17 | 33.3 | 22 | 50 | 70 | |
| QP-0750 | QP-7 | 16 | 16 | 17 | 33.3 | 20 | 50 | 70 |
| QP-1050 | QP-10 | 16 | 16 | 17 | 33.3 | 20 | 50 | 100 |
| QP-1260 | QP-12 | 16 | 16 | 17 | 33.3 | 24 | 60 | 120 |
| QP-1660 | QP-16 | 20 | 1số 8 | 21 | 41,0 | 26 | 60 | 160 |
| QP-20 | 24 | 24 | 25 | 49,0 | 30 | 80 | 200 | |
| QP-21D | 20 | 21 | 21 | 41,0 | 29 | 70 | 210 | |
| QP-2180 | 20 | 20 | 21 | 41,0 | 26 | 80 | 210 | |
| QP-2580 | 24 | 24 | 25 | 49,0 | 30 | 80 | 250 | |
| QP-30 | 24 | 28 | 25 | 49,0 | 39 | 80 | 300 | |
| QP-3280 | 24 | 28 | 25 | 49,0 | 33 | 80 | 320 | |
| Loại lưới quốc gia | Số 85 Loại tiêu chuẩn | Kích thước của khớp nối | Kích thước (mm) | Tải trọng thất bại danh nghĩa (kn) | |||||
| Φ | D1 | D | C | H1 | H | ||||
| QH-07100 | QH-7 | 16 | 16 | 17 | 33.3 | 24 | 57 | 100 | 70 |
| QH-10 | 16 | 18 | 17 | 33.3 | 22 | 60 | 110 | 100 | |
| QH-12 | 16 | 19 | 17 | 33.3 | 22 | 63 | 120 | 120 | |
| QH-16155 | QH-16S | 20 | 20 | 21 | 41,0 | 26 | 100 | 155 | 160 |
| QH-21140 | 20 | 20 | 21 | 41,0 | 26 | 83 | 140 | 210 | |
| QH-21155 | QH-21S | 20 | 20 | 21 | 41,0 | 26 | 100 | 155 | 210 |
| QH-32175 | QH-32S | 24 | 28 | 25 | 49,0 | 32 | 110 | 175 | 320 |
| Kiểu | Kích thước của khớp nối | Kích thước (mm) | Tải trọng thất bại danh nghĩa (kn) | Trọng lượng (kg) | ||||
| B | C | Φ | H1 | H | ||||
| Q-7 phút | 16 | 16 | 18 | 14 | 60 | 130 | 70 | 1 |
| Q-12M | 16 | 18 | 24 | 14 | 70 | 145 | 120 | 1.3 |
