| Brand Name: | FUTAO |
| Model Number: | FPQ |
| MOQ: | 10 mảnh |
| giá bán: | $2 - $6 |
| Delivery Time: | 30 ngày làm việc |
| Payment Terms: | L/C, T/T. |

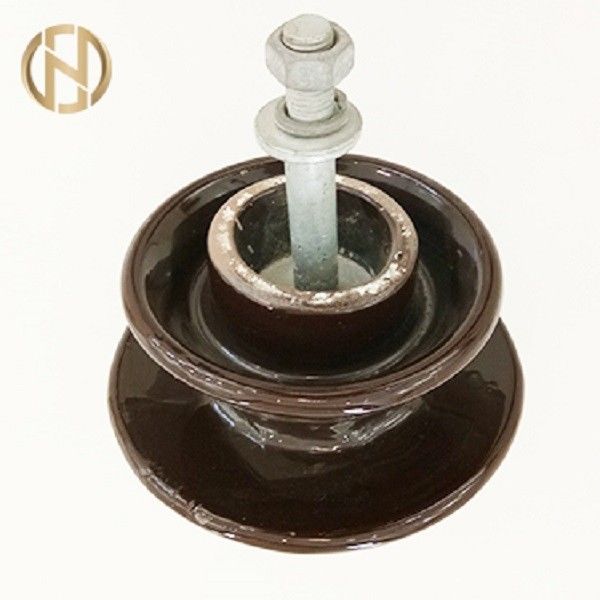

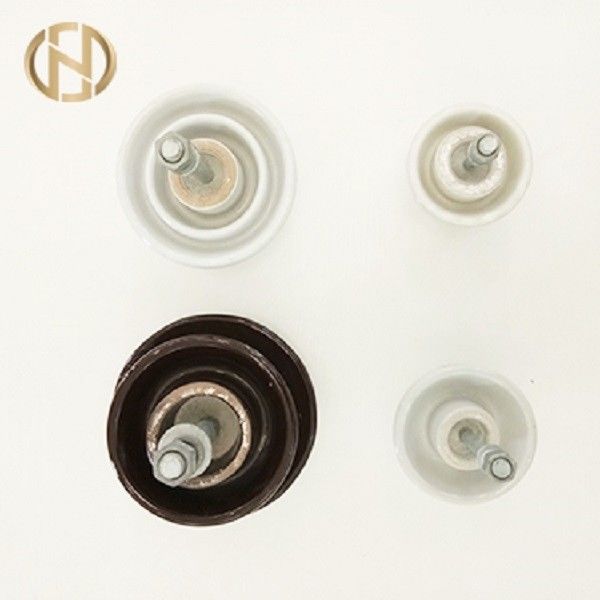

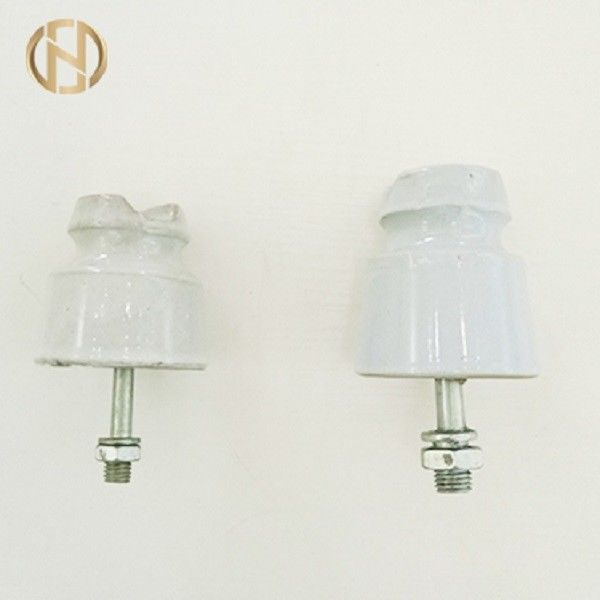

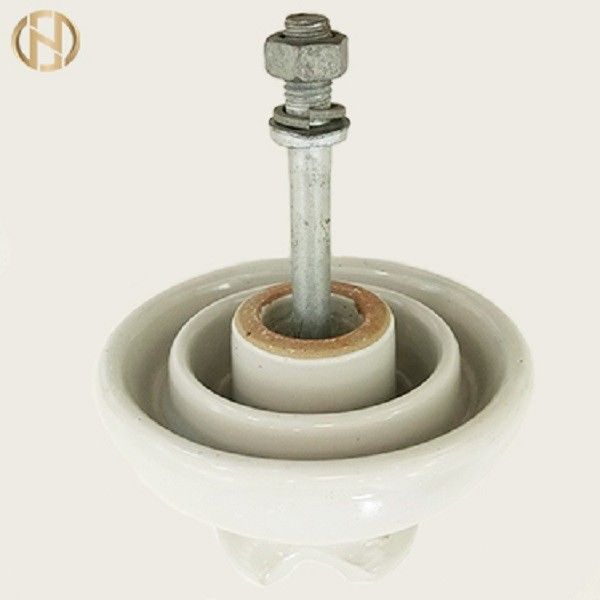

Phụ kiện cực cách điện P-20 P-20-Y 11kv 11kn
KÍCH THƯỚC CHÍNH VÀ CÁC PHẦN THAM GIA TIÊU CHUẨN
| quả sung | 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
| Lớp BS | P-11-Y | P-20-Y | P-33-Y | PW-11-Y | PW-22-Y | PW-33-Y | PQ-36-Y | ||
| Kích thước chính (mm) | H | 137 | 165 | 244 | 185 | 255 | 320 | - | |
| h | 48 | 52,63 | 52,63 | 52,63 | 52,63 | 52,63 | 52,63 | ||
| D | 152 | 230 | 279 | 170 | 205 | 240 | - | ||
| d | 18,29 | 27,78 | 27,78 | 76 | 76 | 76 | - | ||
| d1 | 13 | 19 | 19 | 27,78 | 27,78 | 27,78 | - | ||
| R 1 | 12,7 | 14.3 | 13 | 16 | 16 | 16 | - | ||
| R2 | - | - | - | 16 | 16 | 16 | - | ||
| Điện áp định mức (kv) | 15 | 22 | 33 | 15 | 22 | 33 | 33 | ||
| Khoảng cách leo (mm) | 298 | 432 | 630 | 432 | 673 | 851 | 900 | ||
| Trung bình điện áp tần số thấp (kv) | 135 | 145 | 185 | 150 | 200 | 210 | 170 | ||
| Điện áp Flashover tối thiểu | Tần số năng lượng (kv) | Chịu được khô | 80 | 100 | 135 | 100 | 125 | 140 | 130 |
| Chịu ướt | 55 | 60 | 85 | 65 | 95 | 110 | 95 | ||
| 50% xung tích cực (kv) | 130 | 160 | 185 | 150 | 190 | 210 | 190 | ||
| Chịu được điện áp | Một phút tần số năng lượng (kv) | Khô | 70 | 90 | 110 | 90 | 110 | 125 | 115 |
| Ướt | 50 | 55 | 75 | 60 | 90 | 100 | 85 | ||
| Xung (kv) | 110 | 150 | - | 140 | 180 | 200 | 190 | ||
| Dữ liệu điện áp ảnh hưởng vô tuyến | Kiểm tra điện áp xuống đất (KV) | 15 | 22 | 30 | 22 | 30 | 44 | 44 | |
| Maximun RIV ở 1000KHZ (kv) | 8000 | 12000 | 16000 | 12000 | 16000 | 25000 | 25000 | ||
| Uốn không tải (kn) | 11 | 11 | 13 | 11 | 11 | 11 | 11 | ||
| Trọng lượng (kg) | 2 | 4,5 | 11,5 | 5 | 10 | 13 | 8.4 |
||
