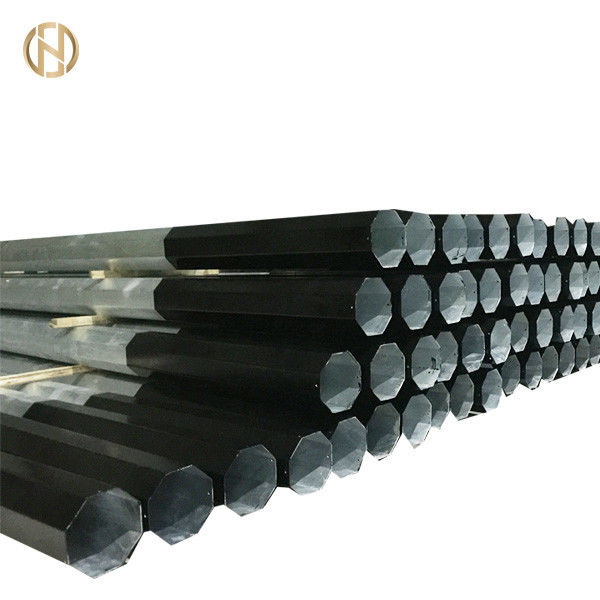

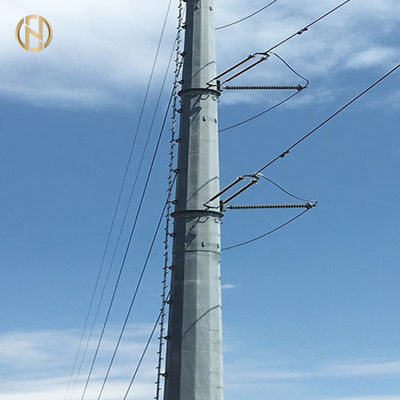

69KV Thép kim loại Cực hữu ích ASTM A 123 Mạ nóng nhúng cao Độ bền cao

                              69kv Thép cực tiện ích ASTM A 123 Mạ kẽm nhúng nóng bài kim loại

1,0 PHẠM VI


Các thông số kỹ thuật này bao gồm thiết kế, kỹ thuật, sản xuất, lắp ráp, thử nghiệm tại các công trình của nhà sản xuất trước khi điều động cột thép, cụm tay đòn ngang, bộ kẻ, tấm nguy hiểm, bộ nối đất mũi nhọn GI cho đường dây đơn cực 33kV, Phụ kiện treo và căng phù hợp với Dây dẫn AAC sử dụng trên đường dây 33kV nối đất 3 pha, tần số 50 Hz, được nối đất kiên cố.

• Thiết kế và tay nghề phải phù hợp với các thông lệ kỹ thuật tốt nhất để đảm bảo hiệu suất đạt yêu cầu trong suốt thời gian sử dụng.
• Bất kỳ vật liệu và thiết bị nào không được nêu cụ thể trong đặc điểm kỹ thuật này nhưng cần thiết cho sự vận hành thỏa đáng của thiết bị sẽ được coi là bao gồm trừ khi được loại trừ cụ thể và sẽ được cung cấp mà không có thêm bất kỳ chi phí nào.Các thành phần có xếp hạng giống nhau phải có thể hoán đổi cho nhau.Nhà thầu phải cung cấp các phương tiện thử nghiệm có sẵn tại công trình của nhà sản xuất.


Bất cứ khi nào có sự khác biệt trong các Tiêu chuẩn, các tiêu chí nghiêm ngặt nhất sẽ được áp dụng.


3.0 NGUYÊN VẬT LIỆU, XÂY DỰNG CHI TIẾT VÀ CÔNG VIỆC

• Vật liệu được sử dụng để sản xuất tất cả các thiết bị phải là loại mới và có chất lượng tốt nhất và phù hợp nhất để thực hiện trong các điều kiện quy định.
• Thép được sử dụng để sản xuất các thiết bị khác nhau phải phù hợp với các yêu cầu chung liên quan đến việc cung cấp vật liệu được thực hiện theo các tiêu chuẩn quốc tế liên quan.
• Vật liệu được phân tích theo ISO 13520: 2015 hoặc tiêu chuẩn quốc tế có liên quan khác không được cho thấy hàm lượng lưu huỳnh và phốt pho nhiều hơn 0,060% mỗi loại.
• Thiết bị phải được hoàn thiện tốt, sạch sẽ và không có các khuyết tật bề mặt có hại.Các đầu của cột thép, phần góc, v.v. phải được cắt vuông và phải thẳng.
• Các bu lông, đai ốc & vòng đệm bao bì và sợi dây quấn & dây bảo vệ tay chéo phải được mạ kẽm nhúng nóng theo ISO 1461: 2009 (vi) hoặc các tiêu chuẩn quốc tế có liên quan khác.Chất lượng của kẽm ít nhất phải là loại Zn 98 được quy định trong ISO 752: 2004.Lớp mạ kẽm phải kết dính, mịn, sáng hợp lý, liên tục và không có các khuyết tật và chất lỏng như vậy, tro và cặn, tạp chất, vảy và đốm đen, mụn, vón cục và chạy.
• Các cột thép phải được mạ kẽm nhúng nóng với độ dày lớp phủ kẽm tối thiểu 125 micron và các tấm cơ sở bằng thép có độ dày lớp mạ kẽm tối thiểu 125 micron nói chung theo tiêu chuẩn ASTM A123 và được thử nghiệm theo các tiêu chuẩn quốc tế có liên quan ..
• Các sản phẩm phải chịu được tối thiểu 4 lần ngâm trong thời gian một phút.Độ đồng đều của lớp phủ mạ kẽm phải được xác định bằng thử nghiệm sơ bộ theo quy định trong ASTM A123.
• Hệ thống treo và phụ kiện căng phải được làm bằng hợp kim nhôm và tất cả các đai ốc và bu lông phải được làm bằng thép mạ kẽm nhúng nóng với độ dày lớp mạ kẽm tối thiểu là 85 micron theo ISO 10684: 2004 (vi) Phần XIII hoặc các tiêu chuẩn quốc tế có liên quan khác.

4.1.1.11 Thiết kế Thông số và Hệ số của Sự an toàn



Dung sai


Tôi. Chiều dài

Dung sai về chiều dài phải như sau:


Cực đã hoàn thiện không được mất độ thẳng quá 1/600 chiều dài của nó.


Dung sai cán và cắt đối với các sản phẩm thép cán nóng phải phù hợp với các tiêu chuẩn quốc tế có liên quan.
