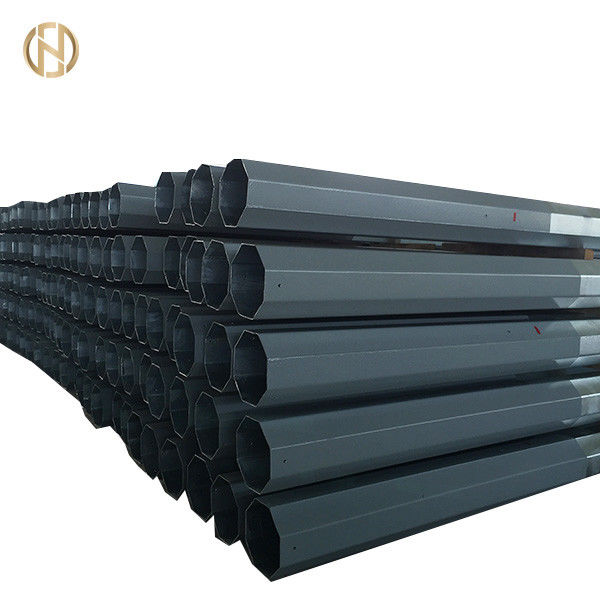

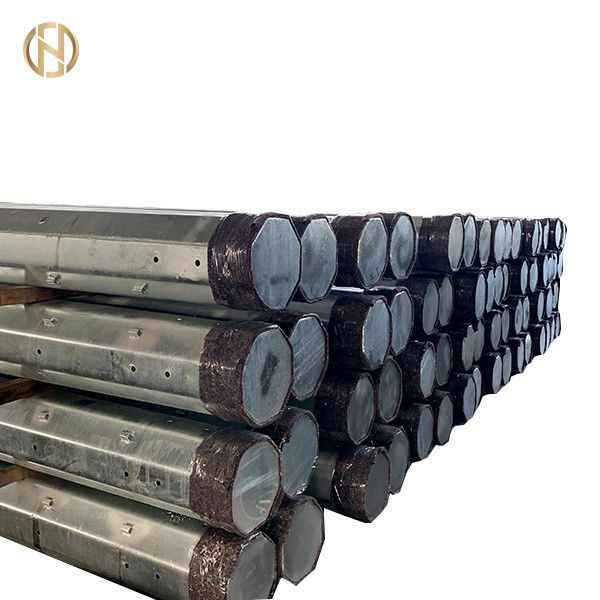

33KV 11m 12m Thép điện Cực cực 4 Loại chôn trực tiếp loại động đất

Cột thép tiện ích 33kv 11m 12m, loại 4, Loại chôn trực tiếp

1 PHẠM VI

Các thông số kỹ thuật này bao gồm thiết kế, kỹ thuật, sản xuất, lắp ráp, thử nghiệm tại các công trình của nhà sản xuất trước khi gửi các cột thép, lắp ráp tay chéo, bộ nam, tấm nguy hiểm, bộ tiếp đất tăng đột biến GI cho dây cực đơn 33kV, Phụ kiện treo và căng thẳng phù hợp với dây dẫn AAC để sử dụng trên các đường dây trên không 33kV 3 pha, 50 Hz.

• Thiết kế và tay nghề phải phù hợp với thực tiễn kỹ thuật tốt nhất để đảm bảo hiệu suất thỏa đáng trong suốt thời gian sử dụng.
• Any material and equipment not specifically stated in this specification but which are necessary for satisfactory operation of the equipment shall be deemed to be included unless specifically excluded and shall be supplied without any extra cost. Bất kỳ vật liệu và thiết bị nào không được nêu cụ thể trong thông số kỹ thuật này nhưng cần thiết cho hoạt động thỏa đáng của thiết bị sẽ được coi là được bao gồm trừ khi được loại trừ cụ thể và sẽ được cung cấp mà không phải trả thêm chi phí. Components having identical rating shall be interchangeable. Các thành phần có đánh giá giống hệt nhau sẽ được hoán đổi cho nhau. The bidder has to furnish the testing facilities available at the manufacturer's works. Nhà thầu phải trang bị các phương tiện thử nghiệm có sẵn tại các công trình của nhà sản xuất.

2.0 TIÊU CHUẨN

Các cột thép, lắp ráp cánh tay chéo, lắp ráp nẹp chéo và cánh tay bảo vệ cực, bộ chàng, bộ tiếp đất, v.v ... phải tuân theo các tiêu chuẩn IEC liên quan và bất kỳ Tiêu chuẩn quốc tế tương đương nào được chấp nhận trung lập (được sửa đổi đến ngày) được đề cập dưới đây Các vật liệu và quy trình được sử dụng trong sản xuất các thiết bị này:

Bất cứ khi nào có sự khác biệt trong Tiêu chuẩn, các tiêu chí nghiêm ngặt nhất sẽ được áp dụng.

3.0 NGUYÊN VẬT LIỆU, XÂY DỰNG CHI TIẾT VÀ NHÂN VIÊN

• Vật liệu được sử dụng trong sản xuất tất cả các thiết bị phải mới và chất lượng tốt nhất và phù hợp nhất với hiệu suất trong các điều kiện quy định.
• Thép được sử dụng để sản xuất các thiết bị khác nhau phải phù hợp với các yêu cầu chung liên quan đến việc cung cấp vật liệu được thực hiện theo tiêu chuẩn quốc tế có liên quan.
• Vật liệu được phân tích theo ISO 13520: 2015 hoặc tiêu chuẩn quốc tế có liên quan khác sẽ không hiển thị hàm lượng lưu huỳnh và phốt pho hơn 0,060% mỗi loại.
• Equipment shall be well-finished, clean and free from harmful surface defects. Thiết bị phải được hoàn thiện tốt, sạch sẽ và không có khuyết tật bề mặt có hại. Ends of steel poles, angle sections etc. shall be cut square and shall be straight. Đầu của cột thép, tiết diện góc v.v ... phải được cắt vuông và phải thẳng.
• The bolts, nuts & pack washers and guy wire strand & cross arm guard wire shall be hot dip galvanized as per ISO 1461:2009(en) or other relevant international standards. Các bu lông, đai ốc & vòng đệm và dây cáp và dây bảo vệ tay chéo phải được mạ kẽm nhúng nóng theo tiêu chuẩn ISO 1461: 2009 (en) hoặc các tiêu chuẩn quốc tế khác có liên quan. The quality of zinc shall be at least Zn 98 grade specified in ISO 752:2004. Chất lượng kẽm tối thiểu phải là loại Zn 98 được quy định trong ISO 752: 2004. The zinc coating shall be adherent, smooth, reasonably bright, continuous and free from such imperfections and flux, ash and dross, inclusions, flake and black spot, pimples, lumpiness and runs. Lớp phủ kẽm phải tuân thủ, mịn, sáng hợp lý, liên tục và không có các khiếm khuyết và thông lượng như vậy, tro và xỉn, vùi, vảy và đốm đen, nổi mụn, sần và chạy.
• Các cột thép phải được mạ kẽm nhúng nóng với độ dày tối thiểu 125 micron của lớp mạ kẽm và tấm thép có độ dày tối thiểu 125 micron của lớp phủ kẽm theo tiêu chuẩn ASTM A123 và được kiểm tra theo tiêu chuẩn quốc tế có liên quan ..
• The articles shall withstand minimum 4 dips of one minute duration. Các bài viết phải chịu được tối thiểu 4 lần trong thời gian một phút. The uniformity of galvanized coating shall be determined by the preece test as prescribed in ASTM A123. Độ đồng đều của lớp mạ kẽm phải được xác định bằng phép thử preece theo quy định trong ASTM A123.
• Các phụ kiện treo và căng phải được làm bằng hợp kim nhôm và tất cả các đai ốc và bu lông phải được làm bằng thép mạ kẽm nhúng nóng với độ dày tối thiểu của lớp phủ kẽm là 85 micron theo tiêu chuẩn ISO 10684: 2004 (en) Phần XIII hoặc các tiêu chuẩn quốc tế khác có liên quan.

4.0 CÁC YÊU CẦU KỸ THUẬT CỤ THỂ CỦA THIẾT BỊ VARIOUS

4.1 Thép Ba Lan

Người mua có thể tùy ý cung cấp dữ liệu thiết kế và chế tạo của một hoặc nhiều loại cực cần thiết cho việc chế tạo và thử nghiệm cực của nhà cung cấp hoặc có thể yêu cầu nhà thầu đưa ra các thiết kế tối ưu của cực và trong trường hợp đó nộp thiết kế chi tiết tính toán trên 'định dạng excel' để Nhà tuyển dụng kiểm tra và xem xét.

Design of Poles shall be worked out and checked preferably as per ASCE Manual- 72 / SEI - 48- 05 or other relevant international standards. Thiết kế các cực sẽ được xử lý và kiểm tra tốt nhất theo Hướng dẫn ASCE- 72 / SEI - 48- 05 hoặc các tiêu chuẩn quốc tế có liên quan khác. Poles shall be pre-drilled and supplied complete with pole top cap and base plate. Các cực phải được khoan trước và được cung cấp đầy đủ với nắp trên cùng và tấm đế.

4.1.1 Riêng Xây dựng Yêu cầu

4.1.1.1 Các cực phải được thiết kế để chịu được sự kết hợp tồi tệ nhất có thể của tải đồng thời

• Tải trọng bên bao gồm các lực gió trên các dây dẫn tương ứng với các nhịp gió, lực gió trên các chất cách điện, lực gió trên cực và lực căng dây dẫn tối đa.
• Tải trọng thẳng đứng bao gồm trọng lượng bản thân cực, trọng lượng của dây dẫn, chất cách điện, tay chéo, thiết bị bổ sung, lineman và lực nén do phản ứng của bất cứ nơi nào áp dụng.

4.1.1.2 Các cột thép cho HV (33 kV), hỗn hợp HV / LV phải được xử lý cho các loại và ứng dụng sau:

• Nhà thầu phải nộp bản thiết kế chi tiết và bản vẽ cực cho từng đường truyền 33kV nói trên để phê duyệt cho Khách hàng và bản vẽ mẫu thể hiện kích thước & cấu hình được đính kèm.
• Poles shall satisfy the dimensional length and pole top loading requirements as per the design parameters listed in this specification. Các cực phải đáp ứng các yêu cầu tải chiều dài và cực trên theo các thông số thiết kế được liệt kê trong thông số kỹ thuật này. The dimensions across flats for top and bottom for all poles are listed in this specification/drawings as a preferred design to utilize one dimension for each type of pole length in so far as design & working load criteria is met. Kích thước trên các căn hộ cho đỉnh và đáy cho tất cả các cực được liệt kê trong thông số / bản vẽ này là một thiết kế ưu tiên để sử dụng một kích thước cho mỗi loại chiều dài cực cho đến khi đạt được tiêu chí tải trọng thiết kế và làm việc.

4.1.1.5 Đang làm việc Tải

Tải trọng làm việc của một cực được chỉ định trong tài liệu này và được định nghĩa là tải trọng mà khi áp dụng ở mức 250 mm dưới đỉnh sẽ tạo ra ứng suất cho phép tối đa trong cực, sẽ được đánh dấu trên mỗi cực.

• Các cực tiêu chuẩn phải phù hợp với các ứng dụng được chỉ định dựa trên các thông số thiết kế được đưa ra trong Bảng 2, 3 & 4.
• A through hole of 14 mm diameter shall be provided in each pole at a height of 300 mm above the planting depth for earthing. Một lỗ xuyên qua đường kính 14 mm phải được cung cấp trong mỗi cực ở độ cao 300 mm so với độ sâu trồng để nối đất. The location of hole at a height of 300 mm shall be got approved from the Employer before manufacturing of the poles. Vị trí của lỗ ở độ cao 300 mm phải được sự chấp thuận của Chủ đầu tư trước khi sản xuất các cực.

4.1.1.8 Căn cứ Tấm

Tất cả các cực phải được đặt trong quá trình lắp dựng trên M-20, miếng PCC có độ dày tối thiểu 75 mm và kích thước tổng thể nhiều hơn khoảng 150 mm so với kích thước bên ngoài của cột.

Alternatively; Cách khác; poles shall be supplied with separate square steel base plate fabricated from steel as per relevant Standards. các cực sẽ được cung cấp với tấm đế thép vuông riêng biệt được chế tạo từ thép theo Tiêu chuẩn liên quan. Min. Tối thiểu thickness of base plates shall not be less than 6 mm. độ dày của tấm đế không được nhỏ hơn 6 mm. Design calculations of thickness of steel base plates shall be submitted for check and review by Employer. Tính toán thiết kế độ dày của tấm thép sẽ được đệ trình để kiểm tra và xem xét bởi Chủ đầu tư.

4.1.1.9 Guying

Poles for small angle locations (0 - 30°) shall be self-supporting. Các cực cho các vị trí góc nhỏ (0 - 30 °) sẽ tự hỗ trợ. However; Tuy nhiên; the poles for larger angle and terminal locations in un-inhabited areas can be provided with Anchor Guys placed the direction of the bi-sector of the angle at angle locations or length wise at the terminal locations. các cực cho các vị trí góc và thiết bị đầu cuối lớn hơn trong các khu vực không có người ở có thể được cung cấp với Anchor Guys đặt hướng của khu vực sinh học của góc tại các vị trí góc hoặc chiều dài thông minh tại các vị trí đầu cuối. In the inhabited areas guys are not allowed; Ở những nơi có người ở không được phép; but Struts or two poles mechanically secured together can be deployed. nhưng Struts hoặc hai cực được bảo đảm về mặt cơ học với nhau có thể được triển khai.

4.1.1.11 Thiết kế Thông số và Hệ số của Sự an toàn

Dung sai

Tôi. Chiều dài

Dung sai về chiều dài sẽ như sau:

Cực đã hoàn thành không được vượt quá độ thẳng bằng 1/600 chiều dài của nó.

Dung sai cán và cắt đối với các sản phẩm thép cán nóng phải phù hợp với tiêu chuẩn quốc tế có liên quan.
