138KV Đường dây điện đôi cực 30-60 độ với tấm đế và bu lông neo M48

138KV Đường dây điện đôi cực 30-60 độ với tấm đế và bu lông neo M48

Sản phẩm - Cột điện
  • Làm nổi bật

    cột điện

    ,

    cột điện

  • Xử lý bề mặt
    Mạ kẽm nhúng nóng
  • Chiều cao
    2m - 50m
  • Độ dày
    2,5mm - 20mm
  • Vật chất
    Q235, Q345, Q420, Q460, Gr 50, Gr60, SS400, v.v.
  • Hình dạng
    Đa giác hoặc hình nón
  • Màu sắc
    Theo yêu cầu của khách hàng
  • Hàn
    AWS D 1.1
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    FUTAO
  • Chứng nhận
    ISO 9001 : 2008
  • Số mô hình
    FTGG - 0 38 917
  • Số lượng đặt hàng tối thiểu
    2 miếng
  • Giá bán
    $100 - $400
  • chi tiết đóng gói
    40HC hoặc OT, bọc bằng chiếu hoặc chiếu rơm
  • Thời gian giao hàng
    15 - 30 ngày làm việc
  • Điều khoản thanh toán
    L / C, T / T
  • Khả năng cung cấp
    1200 chiếc mỗi tuần

138KV Đường dây điện đôi cực 30-60 độ với tấm đế và bu lông neo M48

  • 138KV Đường dây điện đôi cực 30-60 độ với tấm đế và bu lông neo M48
  • 138KV Đường dây điện đôi cực 30-60 độ với tấm đế và bu lông neo M48
Nhận giá Liên hệ với bây giờ

Cực mạch kép 138KV 30-60 độ với tấm đế và bu lông neo M48



Mô tả Sản phẩm

Được thiết kế cho đường dây dẫn trên không 132,138, 69kv 110KV.Có thể thiết kế các cọc tiêu với kích thước tùy chỉnh nếu có nhu cầu.Các kỹ sư nội bộ của chúng tôi luôn sẵn sàng trợ giúp.Vui lòng liên hệ với bộ phận chăm sóc khách hàng nếu bạn có bất kỳ thắc mắc nào.



Chi tiết cụ thể

CÔNG CỤ THÉP UNITE CÁC GIÁ TRỊ ĐƯỢC ĐẢM BẢO
LOẠI CỰC KỲ   Dài Góc Ngõ cụt
Số lượng pce 24 14 6
nhà chế tạo   CÔNG TY TNHH ĐƠN VỊ KẾT CẤU KIM LOẠI YIXING FUTAO CÔNG TY TNHH ĐƠN VỊ KẾT CẤU KIM LOẠI YIXING FUTAO CÔNG TY TNHH ĐƠN VỊ KẾT CẤU KIM LOẠI YIXING FUTAO
Vị trí sản xuất   TRUNG QUỐC, JIANGSU, YIXING CITY TRUNG QUỐC, JIANGSU, YIXING CITY TRUNG QUỐC, JIANGSU, YIXING CITY
Tiêu chuẩn - NFEN10025 / GB / T 700 NFEN10025 / GB / T 700 NFEN10025 / GB / T 700 NFEN10025 / GB / T 700 NFEN10025 / GB / T 700 NFEN10025 / GB / T 700
Chất lượng thép   S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500
Tiêu chuẩn mạ kẽm nóng   ISO 1461 ISO 1461 ISO 1461 ISO 1461 ISO 1461 ISO 1461
Dimensionnement mécanique des ligues
Số lượng mạch   1 1 1 1 1 1
Loại bộ cách ly   ĐÌNH CHỈ ĐÌNH CHỈ MỎ NEO MỎ NEO MỎ NEO MỎ NEO
Góc º 0 0 45 45 90 90
Nhịp tiêu chuẩn m 200 200 200 200 200 200
Nhịp gió m 220 220 220 220 220 220
Khoảng trọng lượng m 250 250 250 250 250 250
Dây dẫn chảy xệ ở 85 ° C m
Hình cánh tay chéo   Tam giác Tam giác drapeau drapeau drapeau drapeau
Chiều cao của cánh tay chéo thấp nhất m 15,6 15,6 15,6 15,6 15,6 15,6
Khoảng cách thẳng đứng tối thiểu giữa dây dẫn và cực m 1.1 1.1 2 2 2 2
Khoảng cách dọc giữa dây dẫn cao nhất và dây nối đất m 2,2 2,2 2,2 2,2 2,2 2,2
Áp suất gió ở nhiệt độ trung bình (25 ° C) daN / m2 58 58 58 58 58 58
Hệ số khí động học cực   2,8 2,8 2,8 2,8 2,8 2,8
Hệ số khí động học của dây dẫn   1 1 1 1 1 1
Hệ số an toàn   2 2 2 2 2 2
Vật chất   Tấm kim loại gấp lại Tấm kim loại gấp lại Tấm kim loại gấp lại Tấm kim loại gấp lại Tấm kim loại gấp lại Tấm kim loại gấp lại
Mặt cắt ngang   Bát phân Bát phân Bát phân Bát phân Bát phân Bát phân
Chiều cao từ mặt đất m 20 20 22 22 22 22
Đường kính bên ngoài hàng đầu mm 240 240 270 270 300 300
Đường kính đáy bên ngoài mm 510 510 920 920 1200 1200
Số phần mm 2 2 3 3 3 3
Độ dày (trên / dưới) mm 4/6 4/6 6/8/10 6/8/10 6/10/10 6/10/10
Tổng khối lượng Kilôgam 1150 1268 3300 3560 4670 4980
Độ sâu của nền móng m 2,6 2,6 2 2 2 2


Chi tiết bổ sung

Mã thiết kế: Tiêu chuẩn Mỹ ASCE / SEI 48-11

Phần mềm thiết kế: Phần mềm PLS-POLES

Phạm vi xuất khẩu: Châu Á - Thái Bình Dương, Trung & Nam Mỹ, Châu Âu, Trung Đông, Châu Phi

Kiểm tra: Kiểm tra tải có thể được tiến hành tại chỗ nếu được yêu cầu



Quy trình sản xuất

Xác minh vật liệu → Cắt → Đúc hoặc uốn → Hàn dọc → Xác minh kích thước → Hàn mặt bích → Khoan lỗ → Hiệu chỉnh → Quy trình nung → Mạ, Sơn tĩnh điện hoặc Sơn → Hiệu chuẩn lại → Luồn → Đóng gói

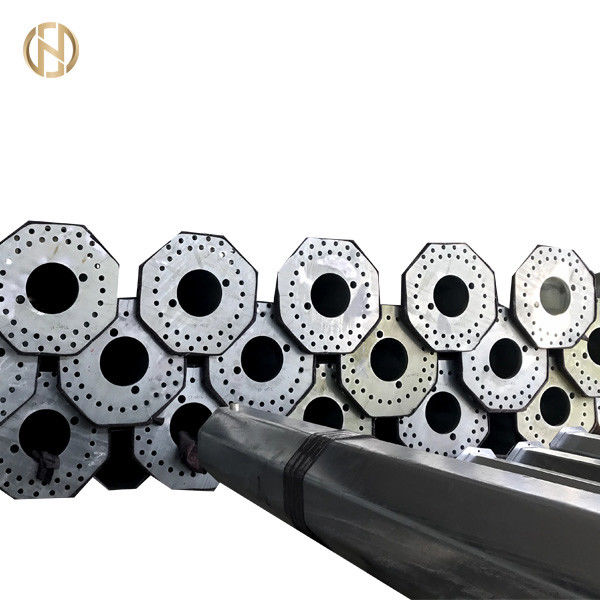

138KV Đường dây điện đôi cực 30-60 độ với tấm đế và bu lông neo M48 0
