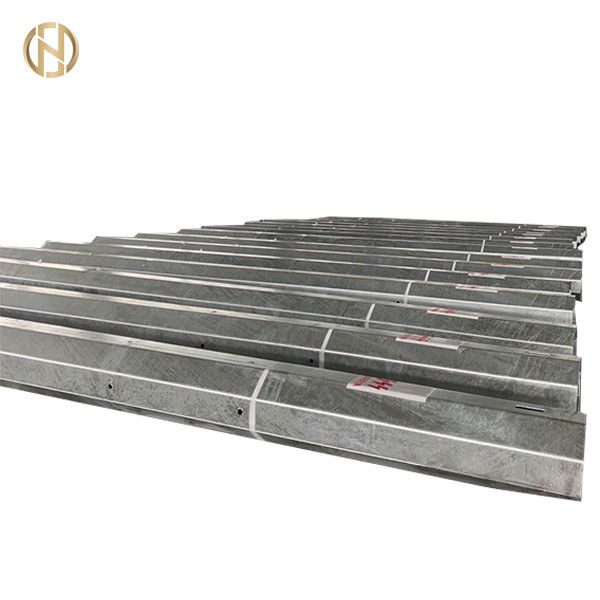

Dodecagon Steel Steel Utility Cực nóng nhúng mạ kẽm 32m 110FT

Cột điện bằng thép dodecagon 32m 110ft với mạ kẽm nhúng nóng

Mô tả Sản phẩm

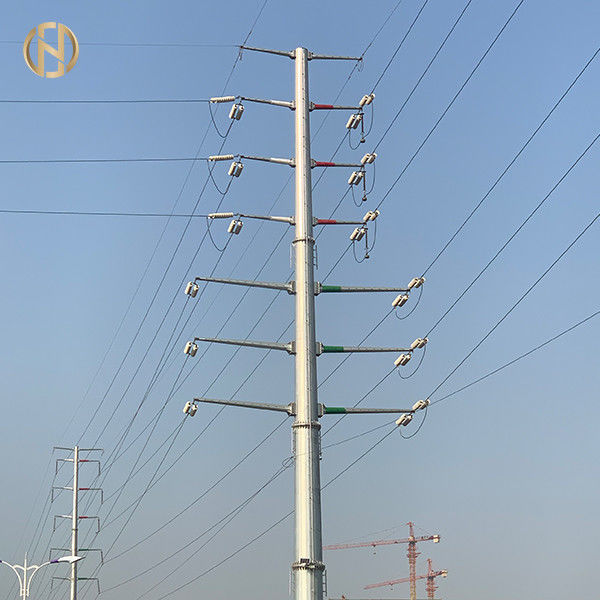

Các sản phẩm trên là cột tiện ích bằng thép được sản xuất đặc biệt cho tháp Monopole truyền tải 230kv, cột điện kim loại, màu xám, 110ft, ASTM A 123, dây tiếp đất

Tài liệu này cho thấy có thể có thiết kế trước dây chuyền cho dự án, nhưng bất kỳ thiết kế cuối cùng nào của dây chuyền cho dự án sẽ do nhà thiết kế dây chuyền chuyên môn thực hiện và sẽ được GRIDCo phê duyệt chính thức và đầy đủ.Các thông số kỹ thuật này bổ sung cho các thông số kỹ thuật đường truyền được cung cấp và cần được đọc cùng với chúng.

• Phạm vi

Dự án bao gồm việc xây dựng hai đường dây dẫn mạch kép (tương ứng khoảng 7km và 5km trên các tháp đường dây đơn cực mạch kép (DC) tự hỗ trợ sử dụng 1 x 604mm²Dây dẫn AAC HAWTHORN với các tháp đơn cực được trang bị hai tấm chắn dây nối đất bằng sợi quang (OPGW).

Khuyến khích các nhà thầu nộp các thông số kỹ thuật / bản vẽ thay thế cho các đơn cực mạch kép tự hỗ trợ và phải định giá chúng phù hợp để đánh giá như các loại thay thế.

C) Đặc điểm kỹ thuật của thép đơn cực:

1. Điều kiện thiết kế:

Các cây tải thể hiện, đối với từng trường hợp tải, tải trọng thẳng đứng, tải ngang và tải trọng dọc tác dụng lên đơn cực phải được mô tả trong thông số kỹ thuật.

Hệ số an toàn từng phần của vật liệu γM được áp dụng để tính toán mặt cắt ngang về ứng suất chảy của thép theo EN50341-1.

Phân tích cột phải bao gồm phân tích bậc hai (hoặc P - Λ) và kiểm tra độ vênh cục bộ theo báo cáo ASCE N ° 72. Lưu ý tính toán sẽ được phát hành và trình GRIDCo phê duyệt.

Các cột được tính toán với giới hạn độ võng bằng 8% chiều cao khi chịu tải trọng tính toán (xem EN 50341 §7.4.5.1.3).

2. Vật liệu:

Tất cả các vật liệu phải mới và phù hợp với các tiêu chuẩn liên quan được đề cập trong tiêu chuẩn này.

Để thiết kế phù hợp với phần mềm PLS, chúng tôi sẽ yêu cầu các thông số thiết kế sau:

Thông số kỹ thuật sản phẩm

• Sản phẩm được thiết kế và sản xuất theo tiêu chuẩn kết cấu ANSI / TIA-222-G
• Vật liệu trục cực: ASTM GR65, GR50, Q460 A572, S355, Q345 / Q235, v.v.
• Chúng tôi sở hữu chứng chỉ ISO 10046 và cam kết mang đến cho khách hàng những sản phẩm và dịch vụ tốt nhất
• Chúng tôi cung cấp hỗ trợ bổ sung nếu được yêu cầu bao gồm giám sát và các thành phần bổ sung

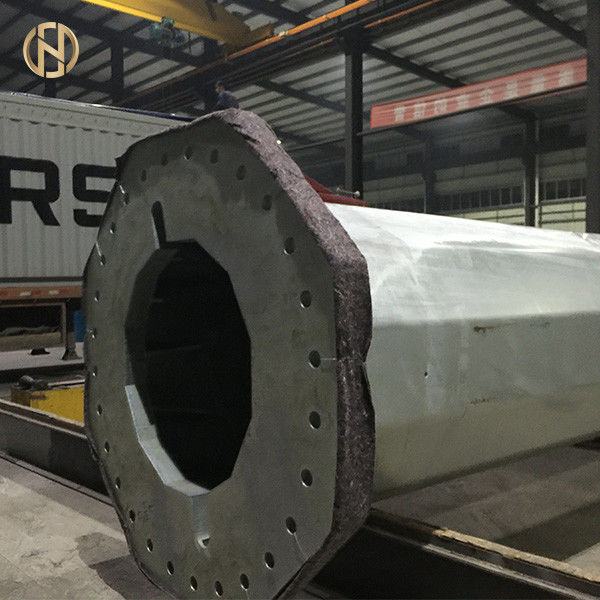

Chúng tôi che các phần trên cùng và dưới cùng của cột bằng tấm lót hoặc thùng rơm để bảo vệ cột khỏi bị hư hỏng bề mặt mạ kẽm có thể xảy ra trong quá trình vận chuyển.Bao bì cũng có thể được thực hiện theo yêu cầu của khách hàng.

Quy trình sản xuất

Xác minh vật liệu → Cắt → Đúc hoặc uốn → Hàn dọc → Xác minh kích thước → Hàn mặt bích → Khoan lỗ → Hiệu chỉnh → Quy trình nung → Mạ, Sơn tĩnh điện hoặc Sơn → Hiệu chuẩn lại → Luồn → Đóng gói

Dịch vụ của chúng tôi

1. Chúng tôi sẽ trả lời tất cả các yêu cầu của bạn trong 24 giờ làm việc.

2. Đội ngũ nhân viên giàu kinh nghiệm sẽ trả lời tất cả các câu hỏi của bạn bằng tiếng Anh lưu loát.

3. thiết kế tùy chỉnh có sẵn.UEM & UBM được chào đón.

4. Các giải pháp độc quyền và duy nhất có thể được cung cấp cho khách hàng bởi các kỹ sư và nhân viên được đào tạo bài bản và chuyên nghiệp của chúng tôi.

5. Giảm giá đặc biệt và bảo vệ bán hàng được cung cấp cho các nhà phân phối của chúng tôi.

6. Nhà máy State of the Art với máy móc chuyên dụng cao tập trung sản xuất các loại cừ thép với hơn 20 năm kinh nghiệm và chuyên môn mang đến cho bạn những sản phẩm chất lượng mà bạn có thể tin tưởng với giá cả cạnh tranh.
