Làm nổi bật
trụ điện
,trụ điện
,Cực điện 1700daN
-
Vật chấtASTM 572 GR65, Q460C
-
Chiều cao12,2m
-
Độ dày5mm
-
Màu sắcMàu kẽm
-
Hình dạngĐa giác hoặc hình nón
-
hàn xìAWS D 1.1
-
Xử lý bề mặtMạ kẽm nhúng nóng
-
Nguồn gốcTrung Quốc
-
Hàng hiệuFUTAO
-
Chứng nhậnISO 9001 : 2008
-
Số mô hình12,2m 1700daN
-
Số lượng đặt hàng tối thiểu10 miếng
-
Giá bán$150 - $480
-
chi tiết đóng gói40HC hoặc OT, bọc bằng chiếu hoặc chiếu rơm
-
Thời gian giao hàng15 - 31 ngày làm việc
-
Điều khoản thanh toánL / C, T / T
-
Khả năng cung cấp1200 chiếc mỗi tuần
Cực điện màu kẽm Cực điện bằng thép 12,2M 1700daN
12,2M Cột điện, cột thép, với 1700daN Cộng hòa Trinidad và Tobago
Mô tả Sản phẩm
Cột điện của chúng tôi được thiết kế đặc biệt cho cột điện 12,2M, cột thép, với 1700daN Cộng hòa Trinidad và Tobago, Chúng tôi đã cung cấp thành công sản phẩm của mình cho khách hàng hài lòng trên toàn thế giới bao gồm Đông Nam Á, Trung Đông và Châu Âu.Ngoài ra, chúng tôi có thể sản xuất nhiều loại cực khác nhau tùy thuộc vào cách sử dụng của nó như cột treo, cực căng và cực đầu cuối / góc chết.
Các chi tiết cụ thể
| LỊCH ĐÁNH GIÁ KỸ THUẬT ĐẶC ĐIỂM KỸ THUẬT SỐ P25 và P25-2016-02 12,2M CỔNG THÉP GALVANIZED |
||
| SỰ MIÊU TẢ | ĐƠN VỊ | DỮ LIỆU CỦA NGƯỜI GIỚI THIỆU (ĐƯỢC CHÈN) |
| 1) Tiêu chuẩn thiết kế | ASCE / SEI 48 | |
| 2) Thông số cực: | ||
| Chiều dài | mm | 12200 |
| Độ dày của thép | mm | 5mm |
| Hình dạng mặt cắt | Hình bát giác | |
| Chỉ định thép | Số ASTM | ASTM572 GR65 |
| Căng thẳng kéo cuối cùng.fu | N / mm2 | 550 |
| Năng suất căng thẳng, fy | N / mm2 | 450 |
| Tải thiết kế theo yêu cầu và Đính kèm A | Có không | Đúng |
| Ứng suất thiết kế tối đa cho phép | fd = fy / (1.1) | 1.1 |
| Giới hạn của độ lệch | 10% chiều dài | <10% chiều dài |
| Đường kính cực đỉnh | mm | 205 |
| Đường kính đáy cực | mm | 450 |
| Tiêu chuẩn sơn mạ kẽm | ASTM A123 / A123M | |
| Mạ kẽm độ dày lớp phủ | 86um | |
| 3) Đầu cực được bao phủ vĩnh viễn bằng nắp thép | Có không | Đúng |
| 4) Tấm đế có thể tháo rời theo quy định | Có không | Đúng |
| 5) Cực được trang bị với tay áo 900mm nối đất 450mm trên và dưới mặt đất với độ dày tối thiểu 5mm |
Có không | Đúng |
| 6) Phích cắm bằng nhựa được trang bị trên các lỗ khai thác | Có không | Đúng |
| 7) Cực được chế tạo trong một mảnh | Có không | Đúng |
| 8) Các lỗ cho bu lông có đường kính danh nghĩa 23mm | Có không | Đúng |
| 9) Số lượng và vị trí cho các lỗ theo bản vẽ thông số kỹ thuật | Có không | Đúng |
| 10) Đệm nối đất NEMA hai lỗ như được chỉ định | Có không | Đúng |
| 11) Nối đất các hạt chèn có ren như được chỉ định | Có không | Đúng |
| 12) Mặt đệm tiếp đất và các chủ đề theo quy định | Có không | Đúng |
| 13) Polyurethane chống tia cực tím hoặc lớp phủ tương đương được áp dụng theo quy định, cách chân cột 1900mm | Có không | Đúng |
| 14) Hoàn thiện khác của cực theo quy định | Có không | Đúng |
| 15) Đánh dấu theo quy định | Có không | Đúng |
| 16) Kiểm tra theo chỉ định | Có không | Đúng |
| 17) Ba Lan được đóng gói trong các thùng chứa mở trên cùng | Có không | Đúng |
1. kết quả kiểm tra vật liệu
|
|
Đo lường | Tiêu chuẩn | Thông qua | |||||
| Sức mạnh năng suất, MPa | 755/725 | 450 phút | Thông qua | |||||
| Độ bền kéo, MPa | 810/785 | 550 phút | ||||||
| Độ giãn dài,% | 20/20 | 15 phút | ||||||
| C2.Thử nghiệm hóa học | Đo lường | Tiêu chuẩn | Nhận xét | |||||
| Carbon (C),% | 0,063 / 0,064 / 0,065 (AVE = 0,064) | Tối đa 0,23 | Thông qua | |||||
| Mangan (Mn),% | 1,52 / 1,52 / 1,51 (AVE = 1,517) | 0,5 - 1,65 | ||||||
| Phốt pho (P),% | 0,011 / 0,013 / 0,012 (AVE = 0,012) | Tối đa 0,04 | ||||||
| Lưu huỳnh (S),% | 0,0051 / 0,006 / 0,0053 (AVE = 0,006) | Tối đa 0,05 | ||||||
| Silicon (Si),% | 0,17 / 0,17 / 0,171 (AVE = 0,171) | 0,04 - 0,06 / 0,12 - 0,25 | ||||||
| Đồng (Cu),% | 0,224 / 0,224 / 0,222 (AVE = 0,224) | 0,20 phút | ||||||
| Niken (Ni),% | - | |||||||
| Chromium (Cr),% | - | |||||||
| Niobi (Nb),% | - | |||||||
| Nhôm (Al),% | - | |||||||
| Columbium (Co),% | - | |||||||
| Vanadi (V),% | - | |||||||
| Titan (Ti),% | - | |||||||
Chi tiết bổ sung
Mã thiết kế: Tiêu chuẩn Mỹ ASCE / SEI 48-11
Phần mềm thiết kế: PLS-POLES
Thị trường xuất khẩu: Châu Á - Thái Bình Dương, Trung & Nam Mỹ, Châu Âu, Trung Đông, Châu Phi
Quy trình kiểm tra: Kiểm tra tải có thể được tiến hành tại nhà máy nếu được yêu cầu
Quy trình sản xuất
Xác minh vật liệu → Cắt → Đúc hoặc uốn → Hàn dọc → Kiểm tra kích thước → Hàn mặt bích → Khoan lỗ → Hiệu chỉnh → Quy trình nung → Mạ, Sơn tĩnh điện hoặc Sơn → Hiệu chỉnh lại → Luồn → Đóng gói

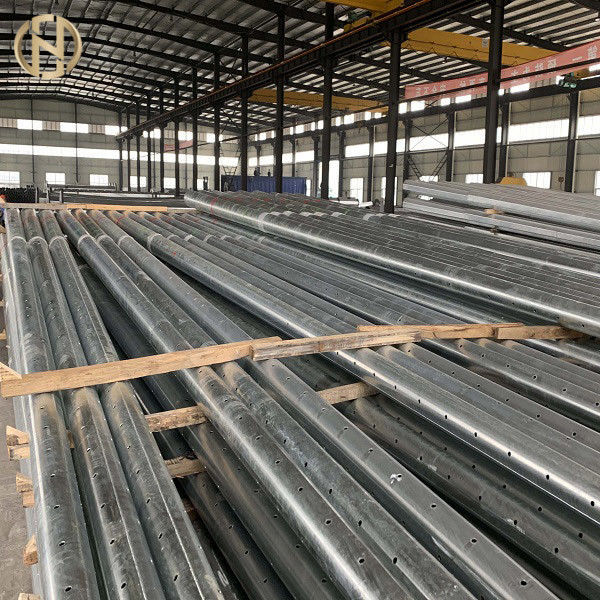

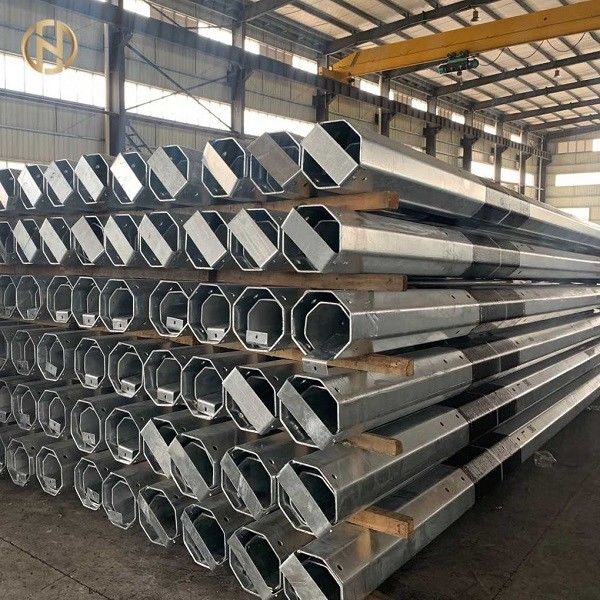

Thông tin chi tiết sản phẩm
Thử nghiệm
Đóng gói & Vận chuyển
Chúng tôi che các phần trên cùng và dưới cùng của cột bằng một tấm thảm hoặc kiện rơm để bảo vệ nó khỏi bị hư hỏng bề mặt mạ kẽm có thể xảy ra trong quá trình vận chuyển.Bao bì cũng có thể được thực hiện theo yêu cầu của khách hàng.
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
